Código de Red

Reporte Código de Red

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

18 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información General del Centro de Carga

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Demanda Contratada: 7500 kW
Corriente de Demanda Máxima \(I_L\): 108.16 A
Corriente Máxima de Corto Circuito \(Icc\): 3.05 kA
Transformador del Tablero: 10 Transf.de 2500 kVA 34.5kV/480V, D-Y, X 7%
Medición: Mensual
Fecha de medición inicial: 01/05/2025
Fecha de medición final: 31/05/2025

Diagrama Unifilar

Resumen General

Cumplimiento Código de Red

Tabla. Resumen Cumplimiento Código de Red México
Parámetro Valor Cumplimiento Comentarios
Tensión (kV) 34.755 CUMPLE APLICA
Frecuencia (Hz) 60 CUMPLE APLICA
Factor de potencia 0.99 CUMPLE APLICA
DAI Ih en %IL Dentro de Límites CUMPLE APLICA
DATD % 7.7 CUMPLE APLICA
Flicker Pst 0.2 CUMPLE APLICA
Flicker Plt 1.33 NO CUMPLE APLICA
Desbalance Dv % 0.49 CUMPLE APLICA
Desbalance Di % 2.87 CUMPLE APLICA

DAI : Distorsión Armónica Individual;    DATD : Distorsión Armónica Total de Demanda

Tabla. Límites Aplicables Código de Red al Centro de Carga
Variable Límites
Tensión.V (Permanente, 20min) (±5%, ±10%) Vnom
Frecuencia.Hz (Permanente, 30min) (±1Hz, +2.5Hz/-2Hz)
Factor de potencia (0.95, 1) en atraso
Flicker Pst 1
Flicker Plt 0.8
Desbalance Dv % 2
Desbalance Di % 15


Tabla. Límites Aplicables para DATD y DAI (Ih en %IL)
2<h<11 11<h<17 17<h<23 23<h<35 35<h<50 DATD (%)
7 3.5 2.5 1 0.5 8

Nota: En el caso de las componentes armónicas de orden par, los límites de cada rango se reducen al 25%.


Nota

  • Al centro de carga les aplican todos los criterios del código de red, y de acuerdo con las mediciones, el índice flickers Plt NO CUMPLE.

  • La DATD medida fue de 7.7% (mes anterior 8.02%) siendo el límite de 8%. Y la armónica 5ª tiene un valor de 6.92% (mes anterior 7.13%) siendo el límite de 7%. Prácticamente se puede decir que están el en límite, pero esta condición ha permanecido en los últimos meses. Es recomendable reducir la 5ª armónica para no estar siempre en el límite requerido.

  • El flicker de larga duración Pst alcanzo el valor de 1.33 (mes anterior 2.0) durante el 95% del tiempo, siendo el límite máximo de 0.8. Los flickers se observaron desde marzo.

Importante

  • El centro de carga cuenta con bancos de capacitores automáticos en todos los transformadores, algunos bancos traen reactor de rechazo y otros dicen que son filtros sin especificar la armónica a eliminar. Revisar cual transformador tiene la mejor oportunidad de reducir la 5ª armónica. Esta recomendación se hizo en los reportes anteriores.

  • Verificar en la subestación principal la existencia de relevadores de tensión (27/59) y de frecuencia (81), de tenerlos, revisar que sus ajustes estén dentro de los rangos establecidos en el código de red. Así mismo asegurar que el fusible principal de la subestación tenga la capacidad interruptiva mayor a la corriente de corto circuito de 3.05 kA. Debido a que se trata de un Usuario Calificado, le aplica todo lo referente a TICs, por lo que dicho sistema de comunicaciones debe de estar operando correctamente.

Precaución
  • Las oscilaciones de tensión, flickers, se observaron desde el mes antepasado. Antes de resolver el problema de flickers de manera local, se recomienda hacer una revisión para asegurar que no venga del lado del suministro.

Descargar reporte PDF

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,692.90 4,063.45 5,772.14 5,593.11 6,466.86 6,706.87 7,096.39
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
231.41 467.64 776.44 754.12 929.97 987.97 1,093.04
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,718.94 4,087.25 5,825.44 5,643.72 6,529.50 6,772.69 7,167.78
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.05 1.43 1.88 1.92 2.56 2.83 3.13
TDD (%)
min. p5 p50 mean. p95 p99 max.
3.85 4.99 6.07 6.16 7.70 8.48 9.95
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.10 0.22 0.33 0.34 0.49 0.56 0.65
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.31 1.87 2.81 2.87 4.11 4.60 5.25
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.01 60.02 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
32,991.49 33,650.66 34,895.14 34,754.58 35,584.00 35,844.46 36,102.65
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
43.30 67.26 97.00 94.28 111.16 115.86 124.83
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.17 0.20 1.25 9.08
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.13 0.30 1.33 3.51 4.93

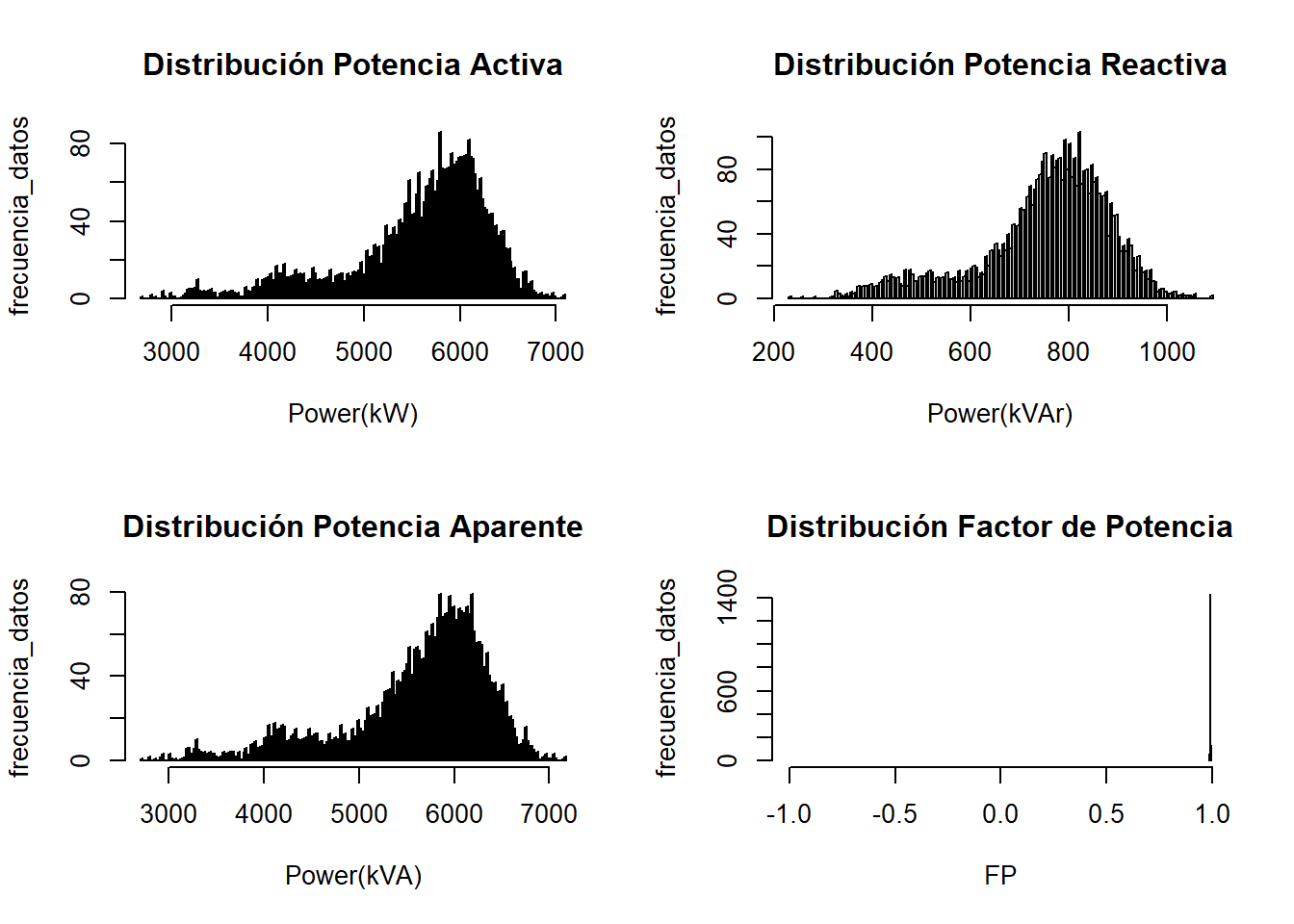

Sección: Potencias

Estadística Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente
Min. :2693 Min. : 231 Min. :2719
1st Qu.:5303 1st Qu.: 698 1st Qu.:5349
Median :5772 Median : 776 Median :5825
Mean :5593 Mean : 754 Mean :5644
3rd Qu.:6094 3rd Qu.: 844 3rd Qu.:6152
Max. :7096 Max. :1093 Max. :7168
Estadísticas del Factor de Potencia para Código de Red
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 1 1

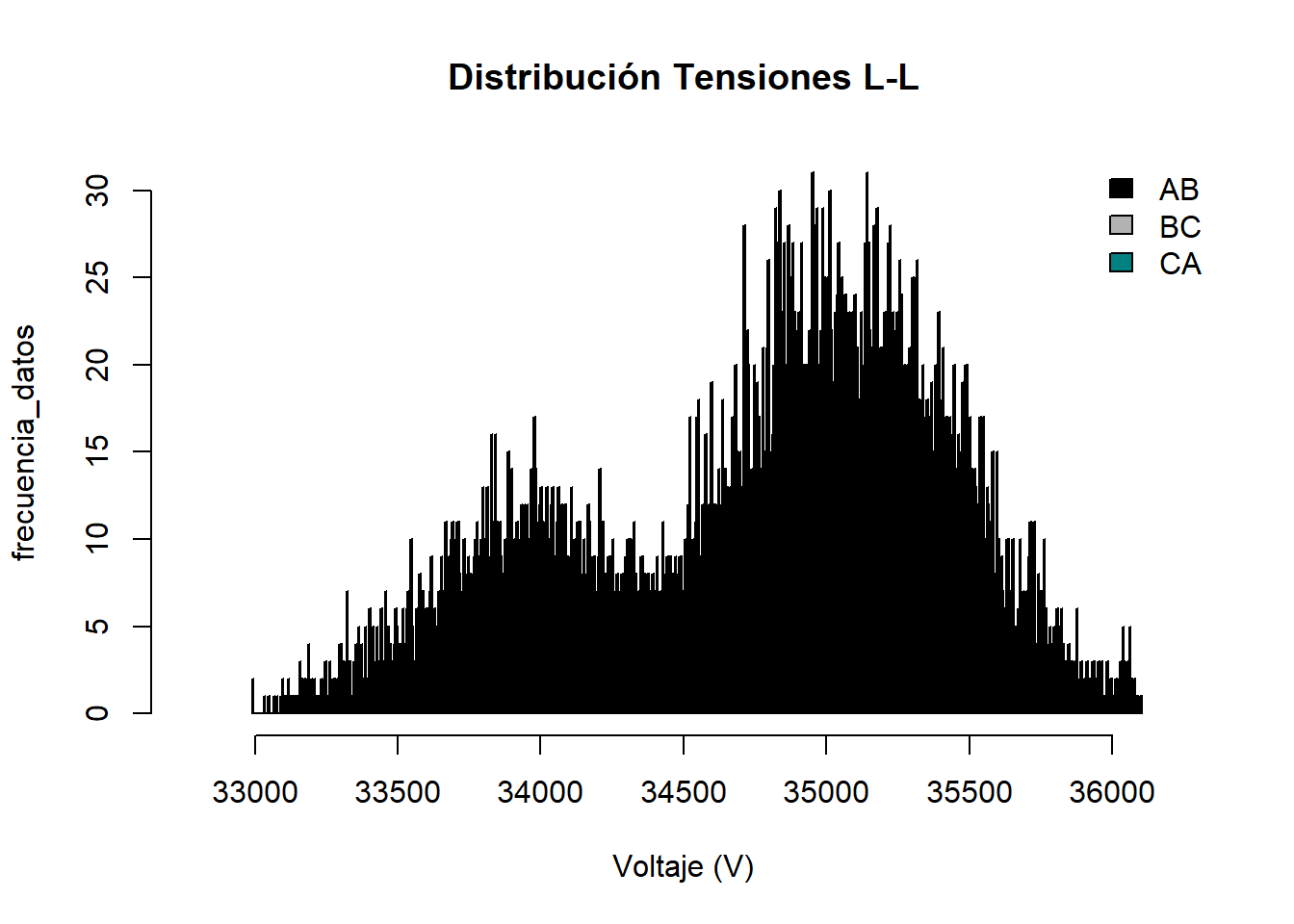

Sección: Voltajes RMS

Estadística Descriptiva de Voltajes
VAB VBC VCA
Min. :32991 Min. :33210 Min. :33116
1st Qu.:34174 1st Qu.:34402 1st Qu.:34294
Median :34788 Median :35057 Median :34893
Mean :34633 Mean :34887 Mean :34744
3rd Qu.:35073 3rd Qu.:35327 3rd Qu.:35173
Max. :35906 Max. :36103 Max. :35981
Estadísticas de Voltajes RMS
min. p5 p50 mean. p95 p99 max.
32991.49 33650.66 34895.14 34754.58 35584 35844.46 36102.65

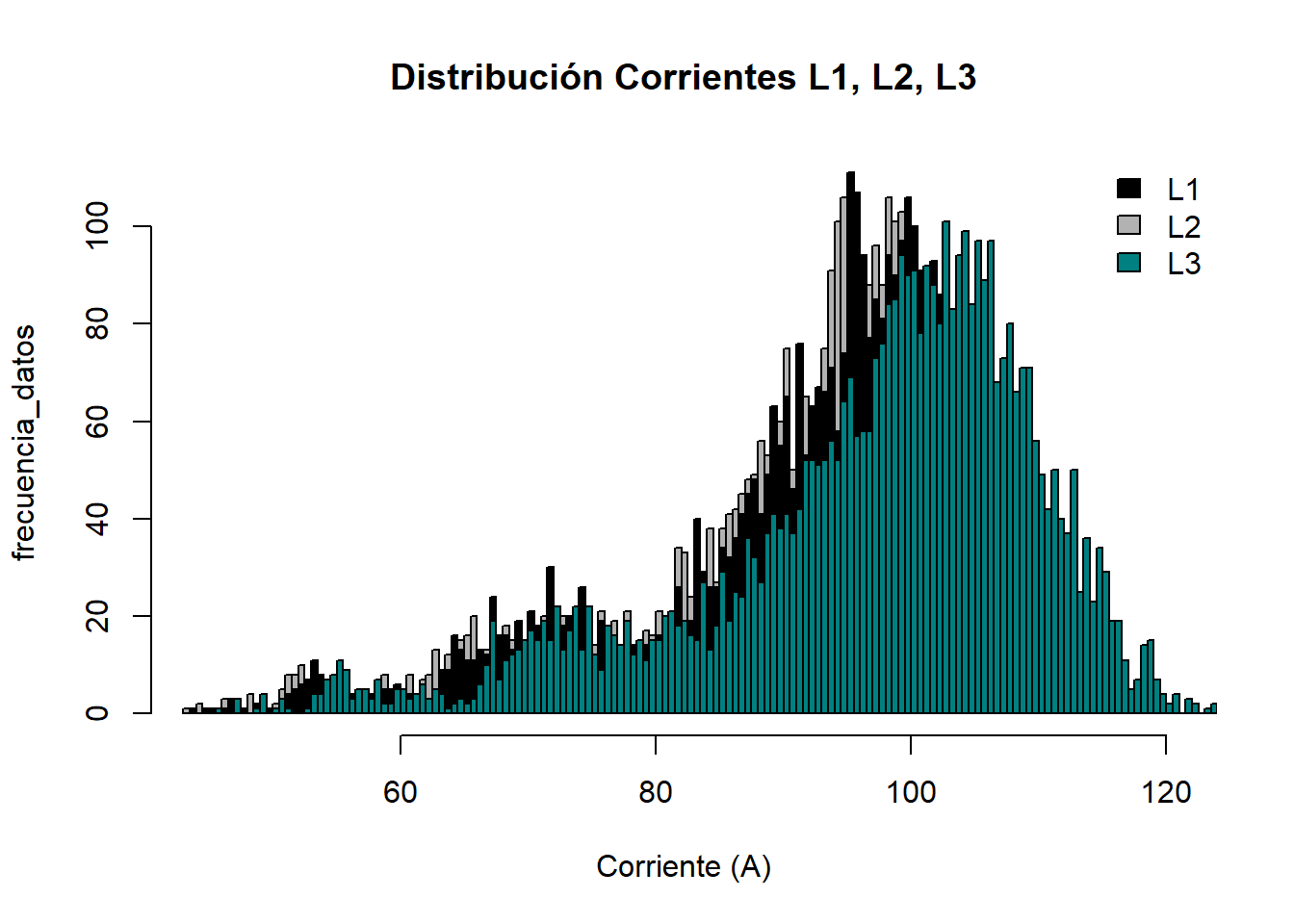

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 44 Min. : 43 Min. : 46
1st Qu.: 88 1st Qu.: 87 1st Qu.: 91
Median : 96 Median : 95 Median :100
Mean : 93 Mean : 92 Mean : 97
3rd Qu.:102 3rd Qu.:101 3rd Qu.:106
Max. :121 Max. :121 Max. :125

Sección: Desbalances

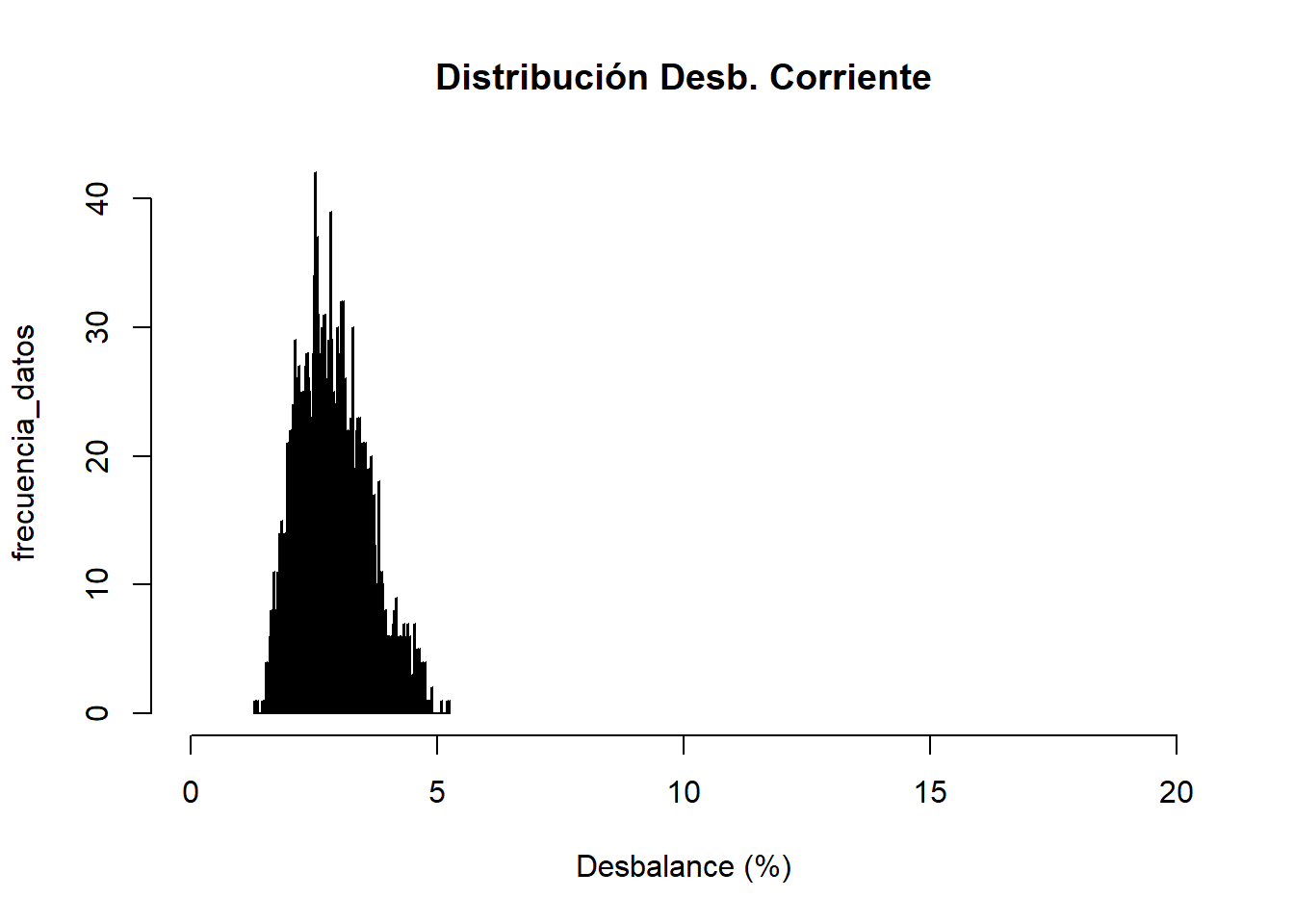

Estadísticas del Desbalance de Corriente para Código de Red
min. p5 p50 mean. p95 p99 max.
1.31 1.87 2.81 2.87 4.11 4.6 5.25

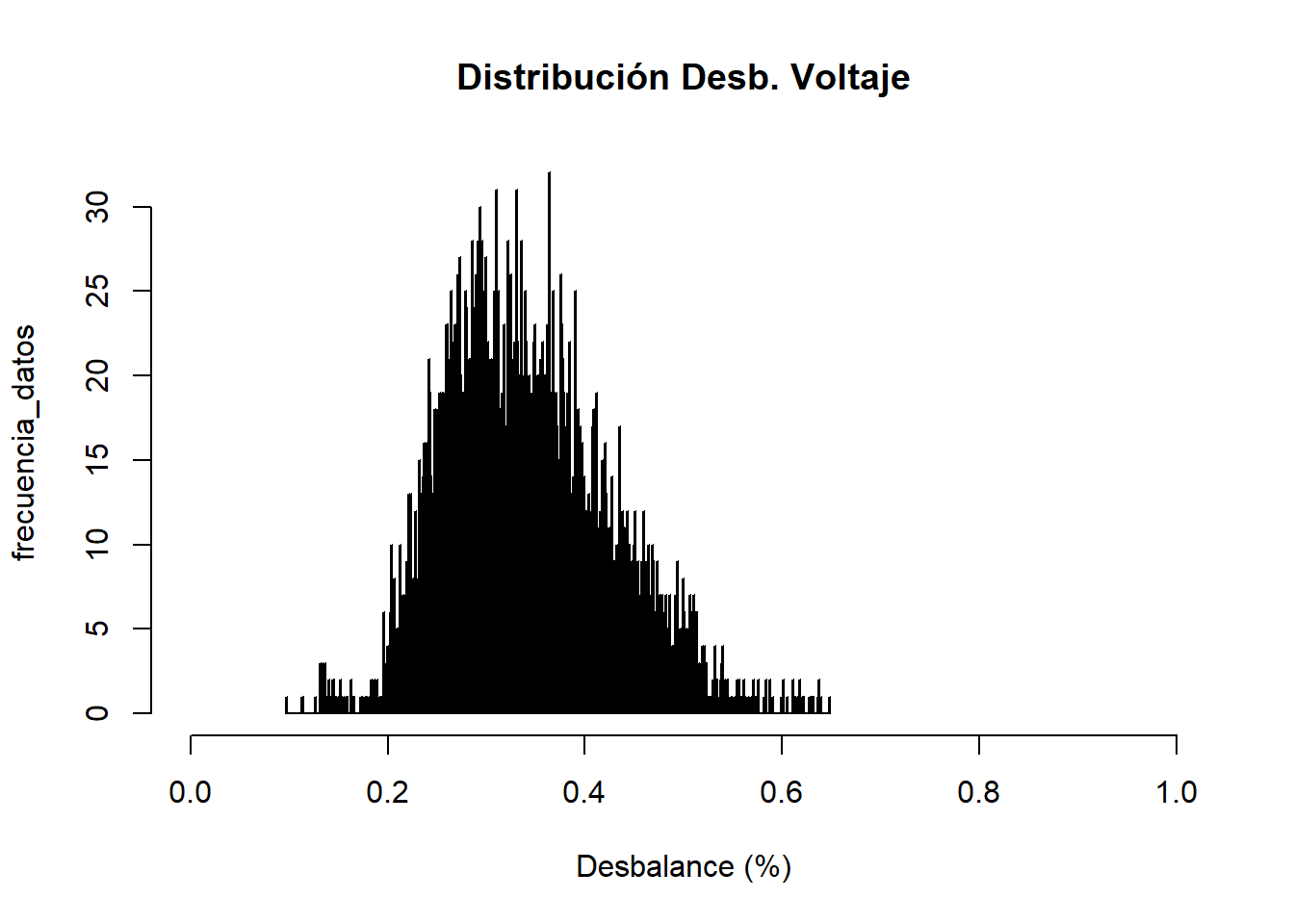

Estadísticas del Desbalance de Voltaje para Código de Red
min. p5 p50 mean. p95 p99 max.
0.1 0.22 0.33 0.34 0.49 0.56 0.65

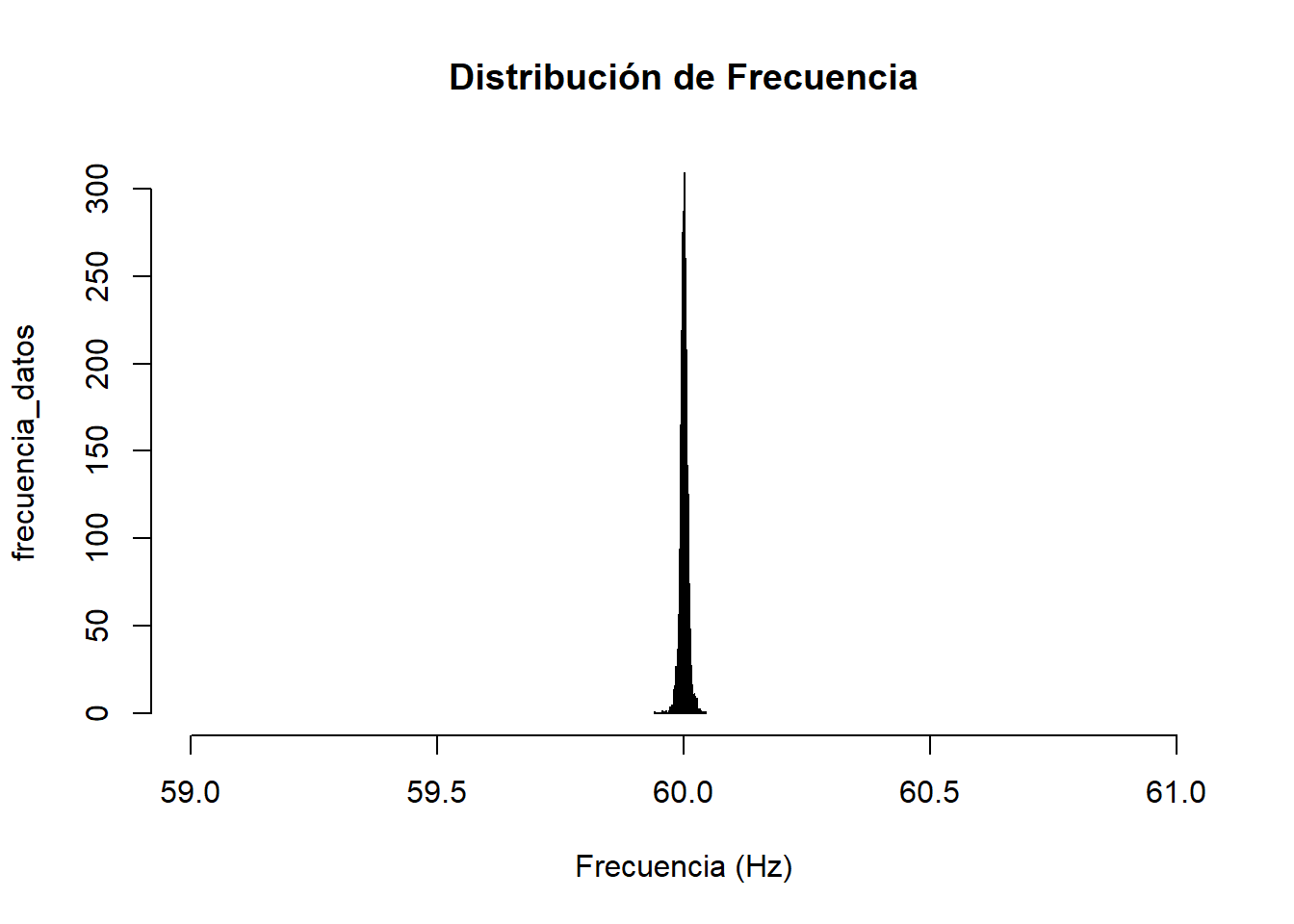

Sección: Frecuencia

Estadísticas de Frecuencia
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60 60 60.01 60.02 60.05

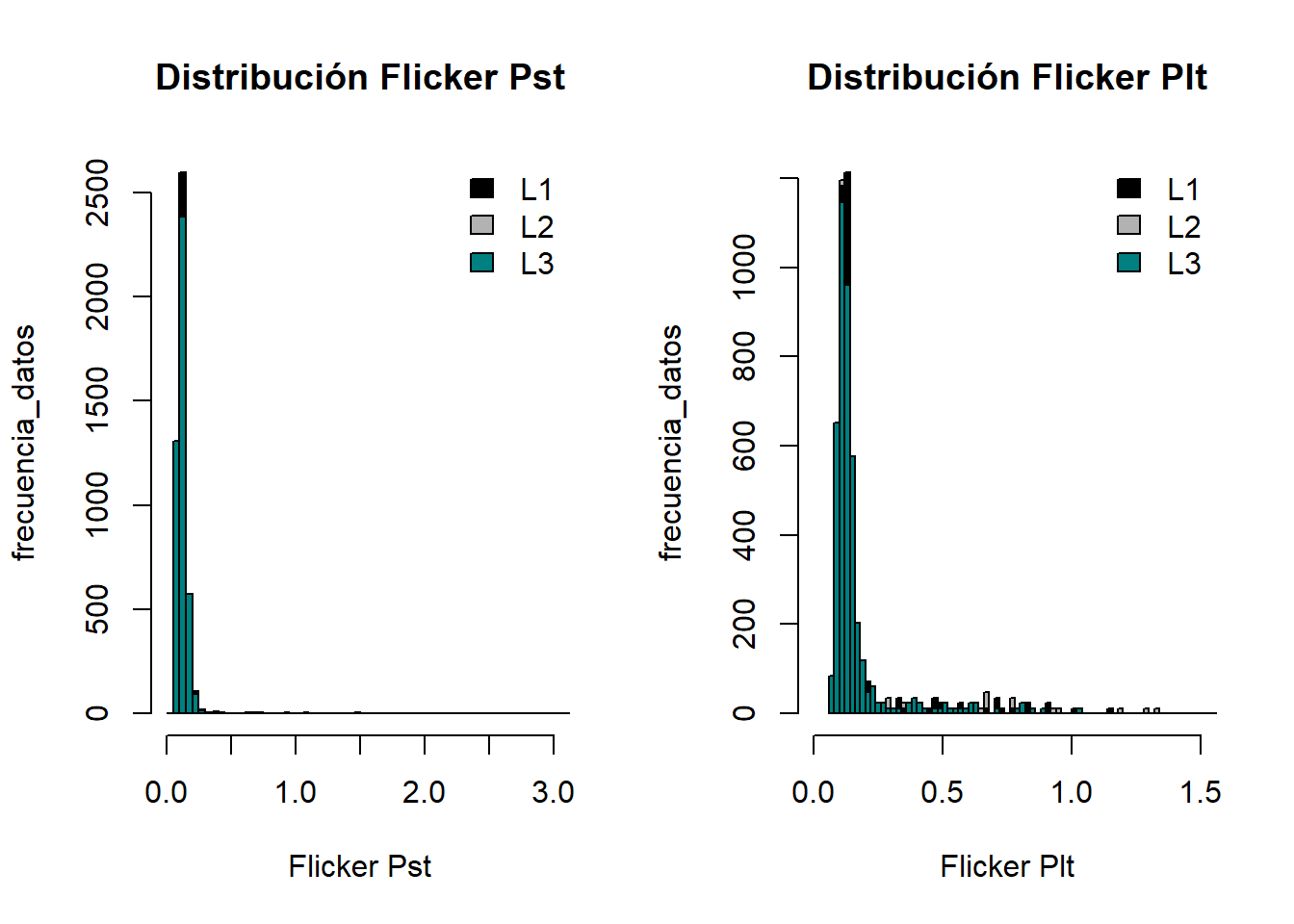

Sección: Flickers

Estadísticas de Flickers Pst para Código de Red
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.17 0.2 1.25 9.08
Estadísticas de Flickers Plt para Código de Red
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.13 0.3 1.33 3.51 4.93

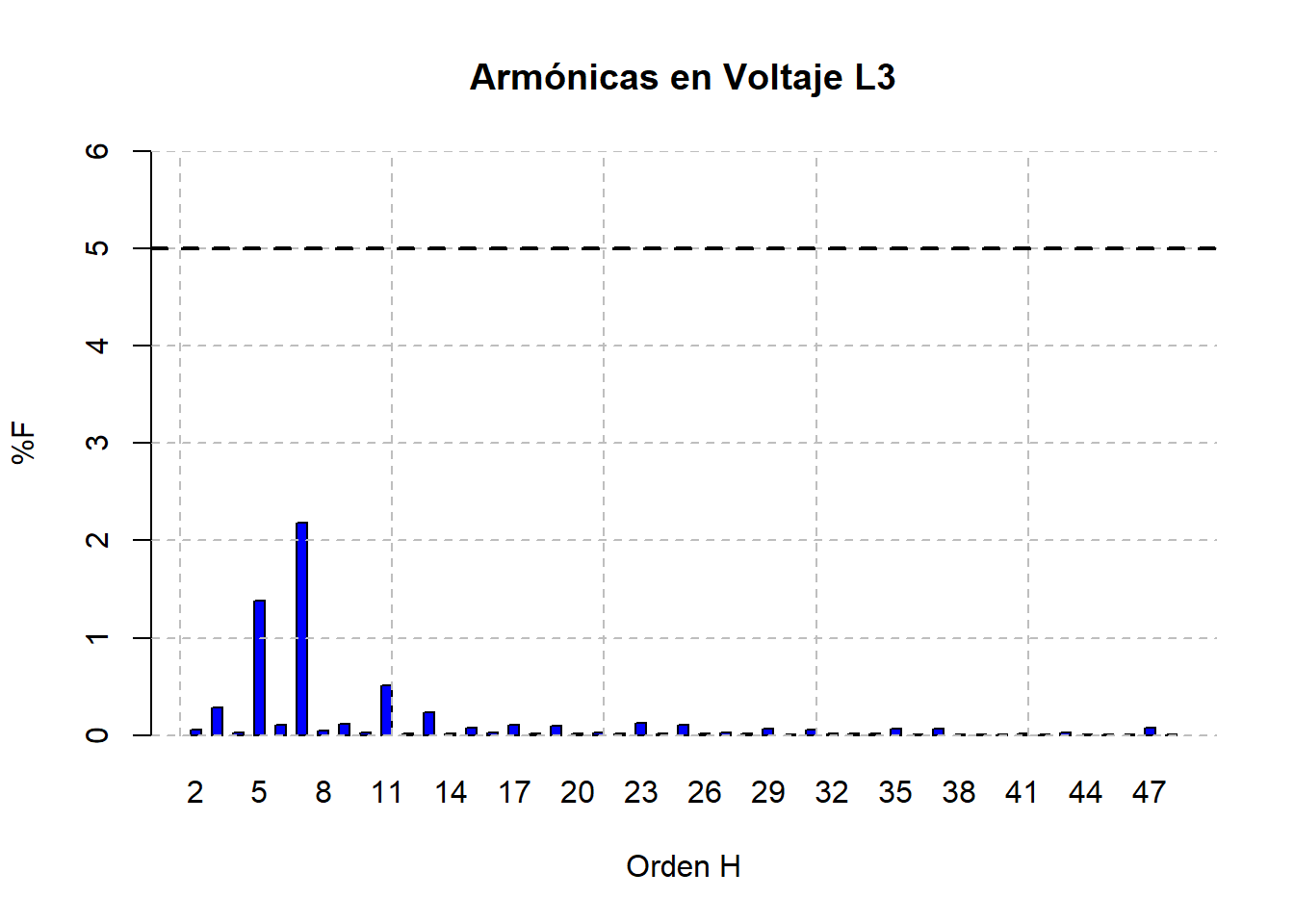

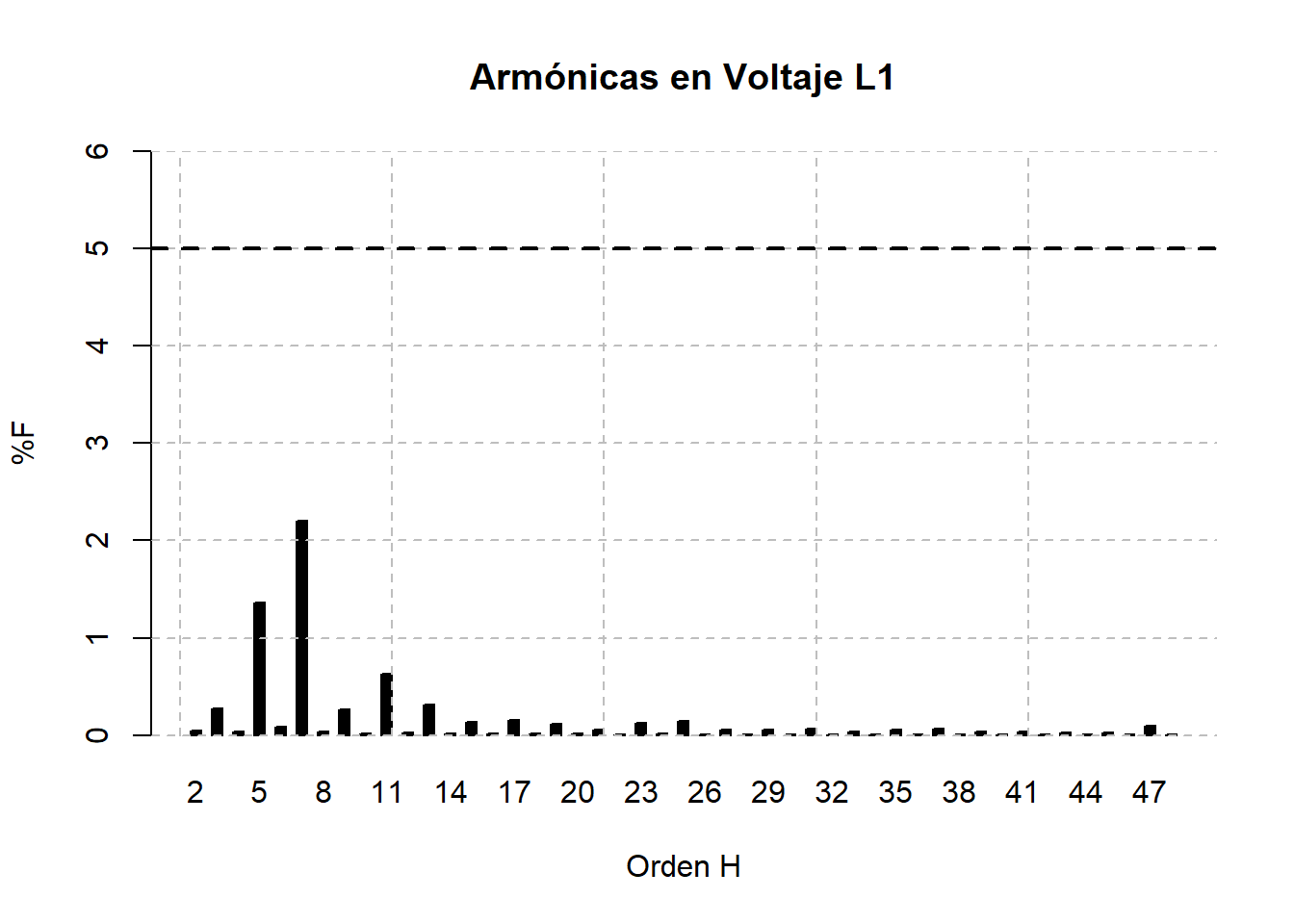

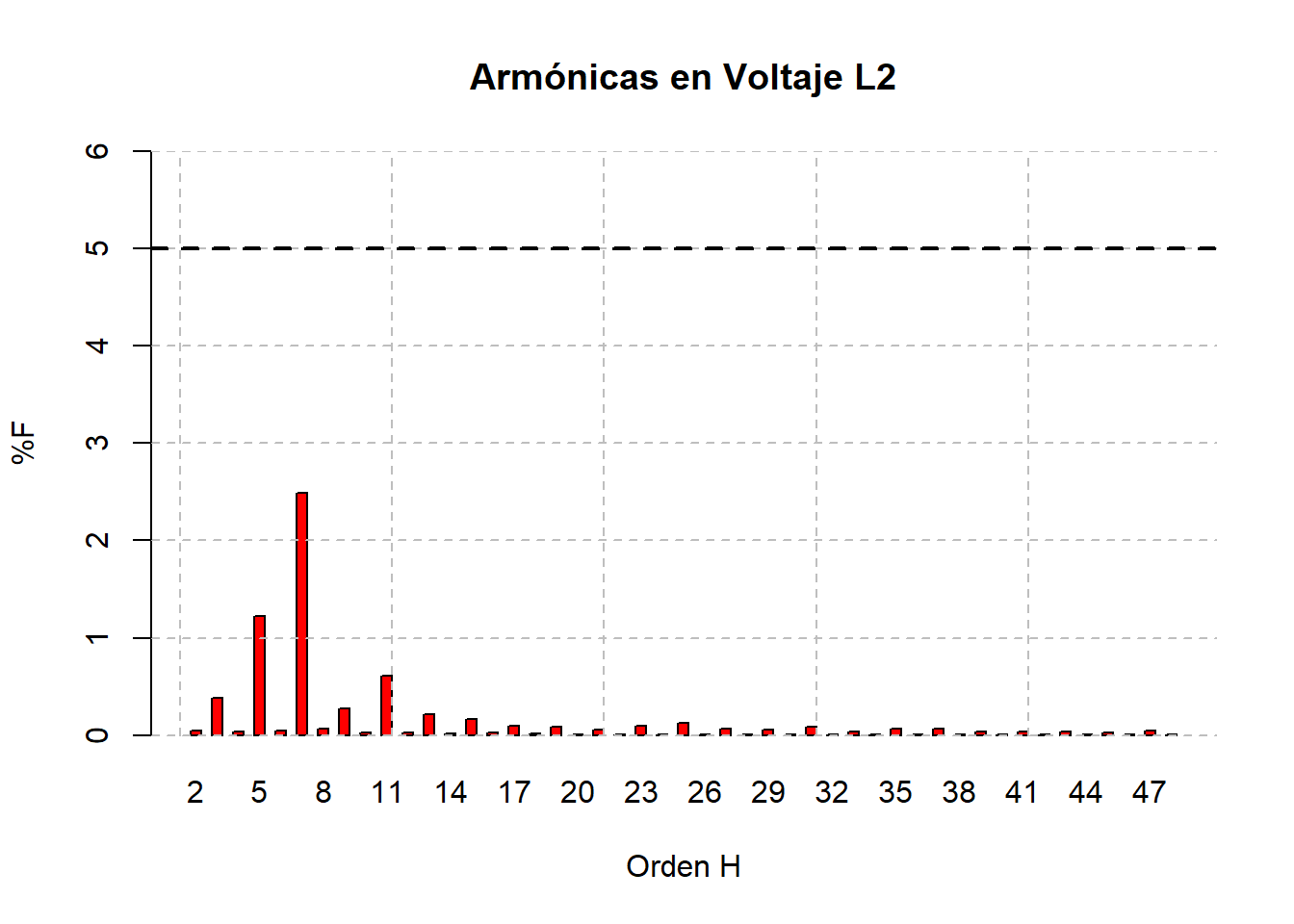

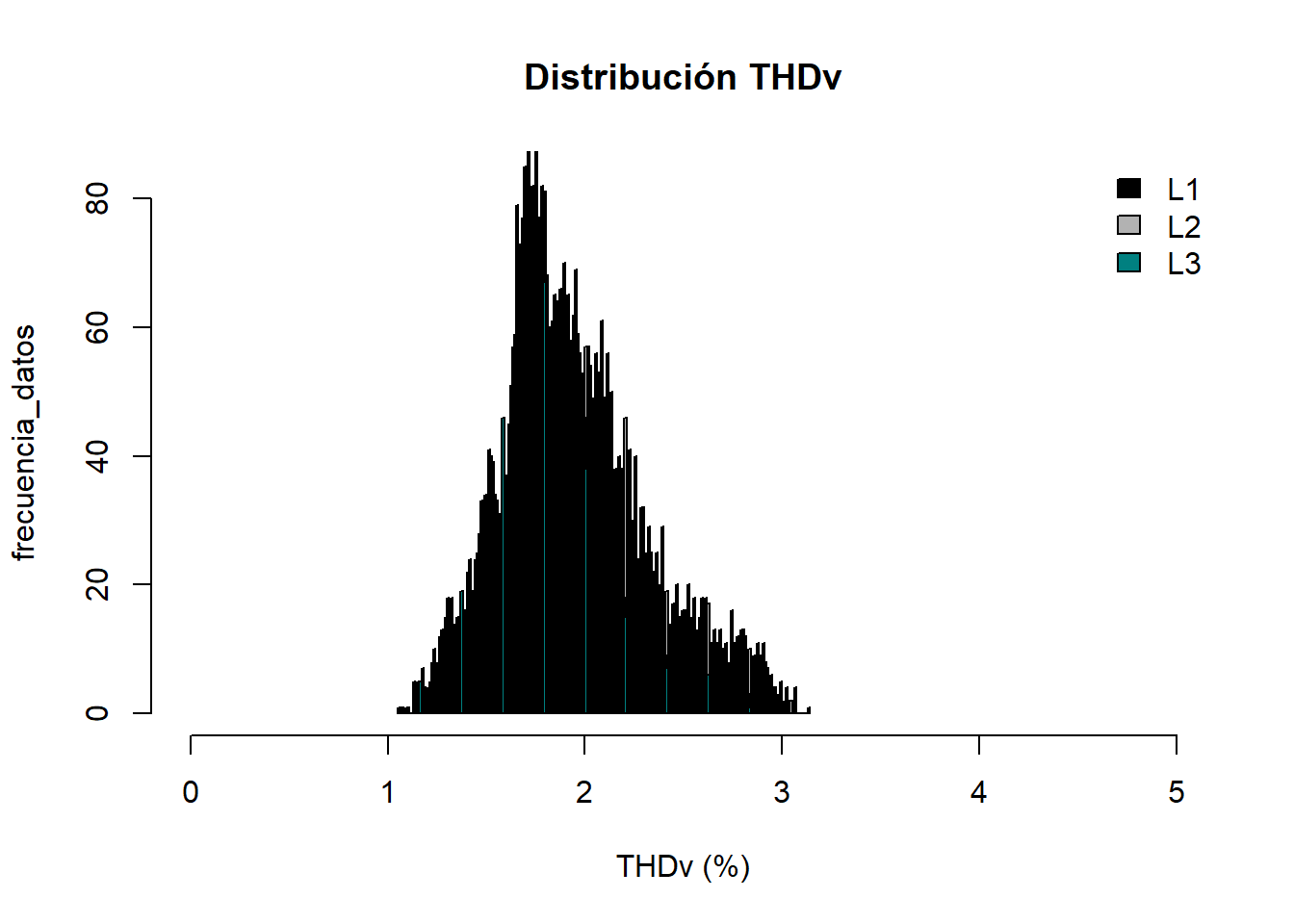

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.1 Min. :1.2 Min. :1.1
1st Qu.:1.7 1st Qu.:1.8 1st Qu.:1.7
Median :1.9 Median :2.0 Median :1.8
Mean :1.9 Mean :2.0 Mean :1.9
3rd Qu.:2.1 3rd Qu.:2.2 3rd Qu.:2.0
Max. :3.0 Max. :3.1 Max. :3.0

Sección: Armónicas en Corriente

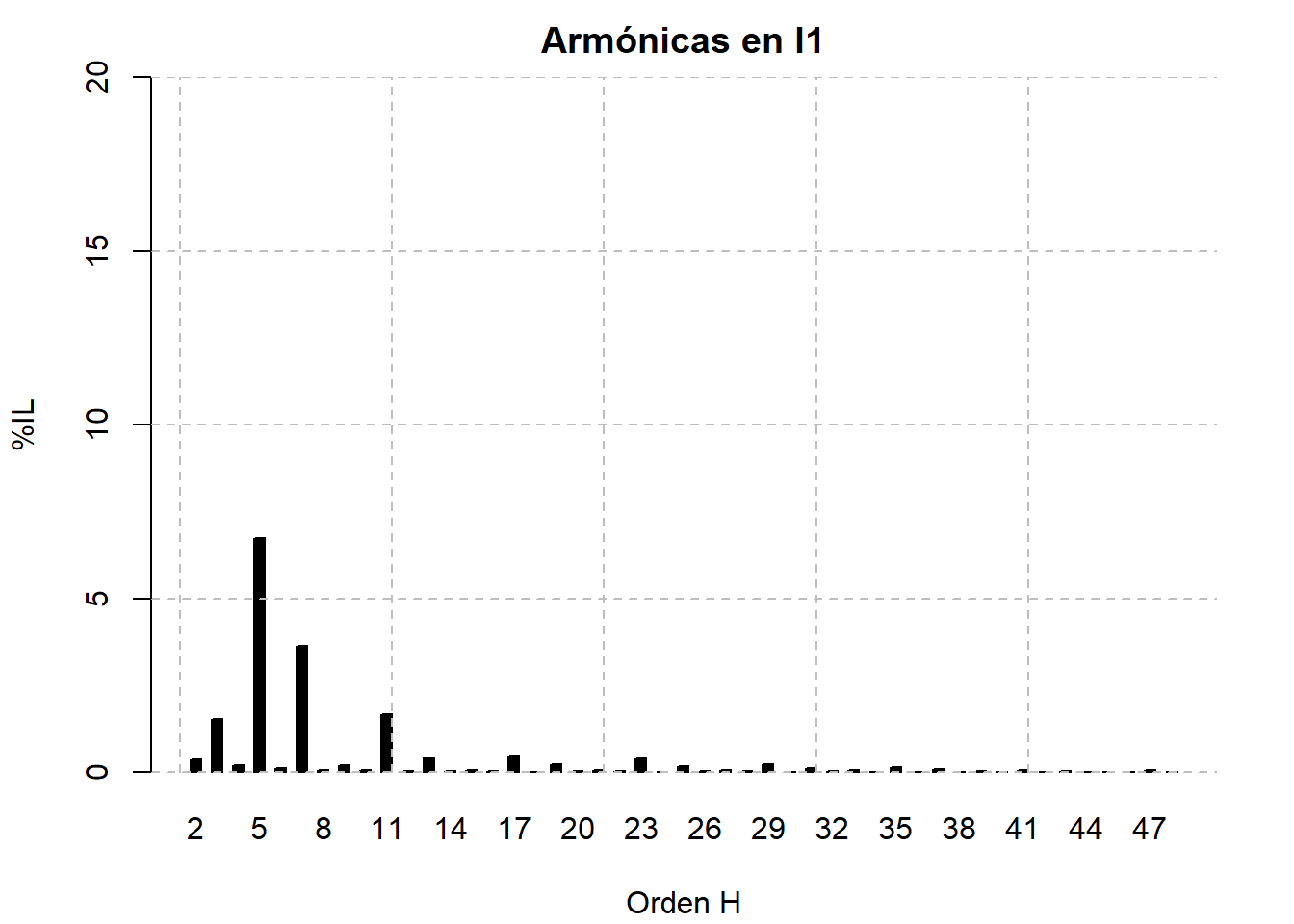

Orden_H/ Ármonicas Corriente L1 %IL
Current_H_L1
2 0.36
3 1.54
4 0.18
5 6.74
6 0.12
7 3.64
8 0.07
9 0.19
10 0.05
11 1.66
12 0.02
13 0.42
14 0.03
15 0.07
16 0.03
17 0.48
18 0.01
19 0.22
20 0.03
21 0.06
22 0.03
23 0.38
24 0.01
25 0.17
26 0.02
27 0.05
28 0.02
29 0.22
30 0.01
31 0.12
32 0.02
33 0.04
34 0.01
35 0.14
36 0.01
37 0.09
38 0.01
39 0.04
40 0.01
41 0.06
42 0.01
43 0.04
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00

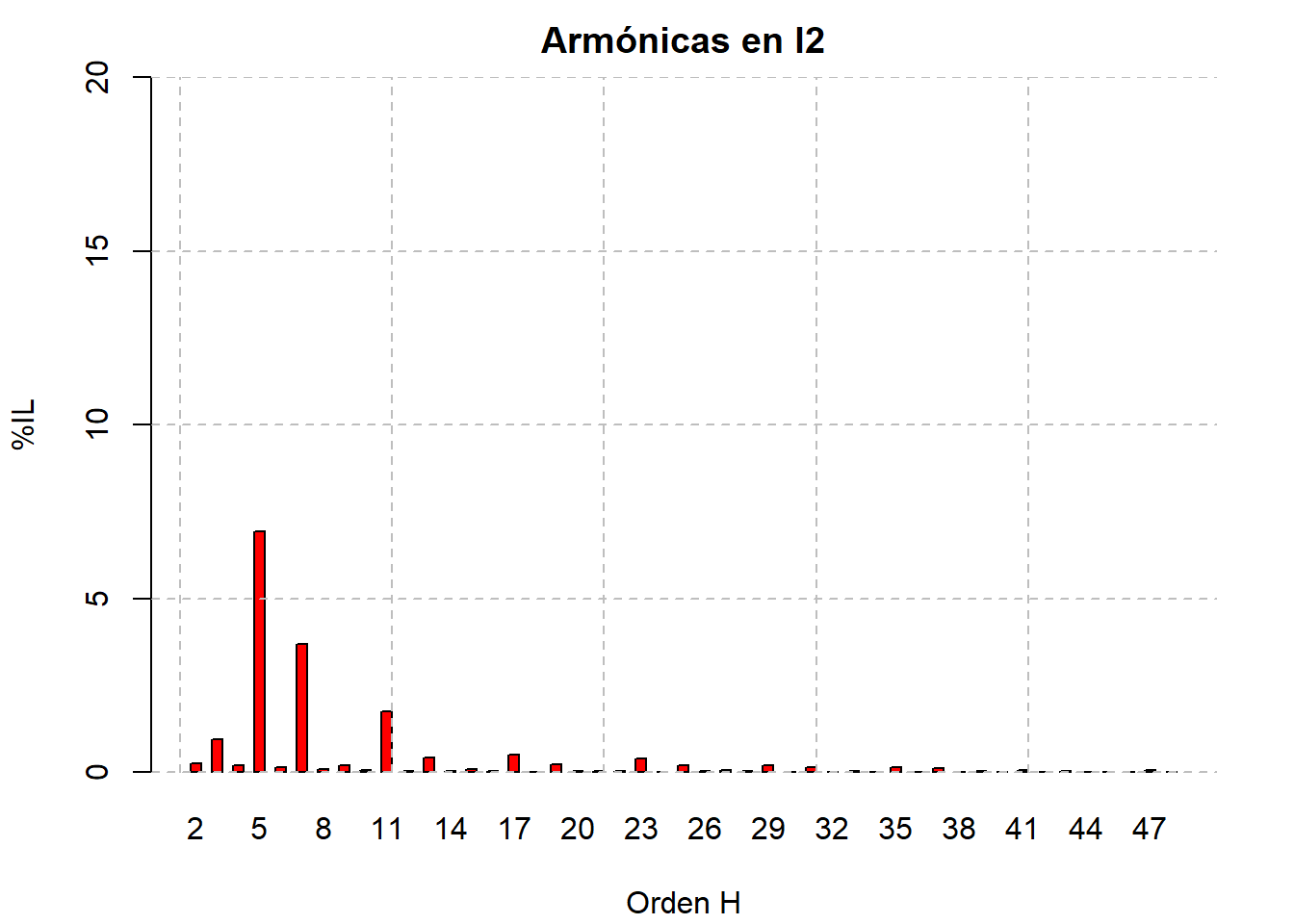

Orden_H/ Ármonicas Corriente L2 %IL
Current_H_L2
2 0.24
3 0.93
4 0.18
5 6.92
6 0.15
7 3.69
8 0.09
9 0.18
10 0.05
11 1.75
12 0.03
13 0.41
14 0.04
15 0.07
16 0.03
17 0.50
18 0.01
19 0.23
20 0.03
21 0.04
22 0.03
23 0.38
24 0.01
25 0.19
26 0.02
27 0.04
28 0.02
29 0.20
30 0.01
31 0.13
32 0.01
33 0.03
34 0.01
35 0.13
36 0.01
37 0.10
38 0.01
39 0.02
40 0.01
41 0.06
42 0.01
43 0.04
44 0.01
45 0.01
46 0.01
47 0.04
48 0.00

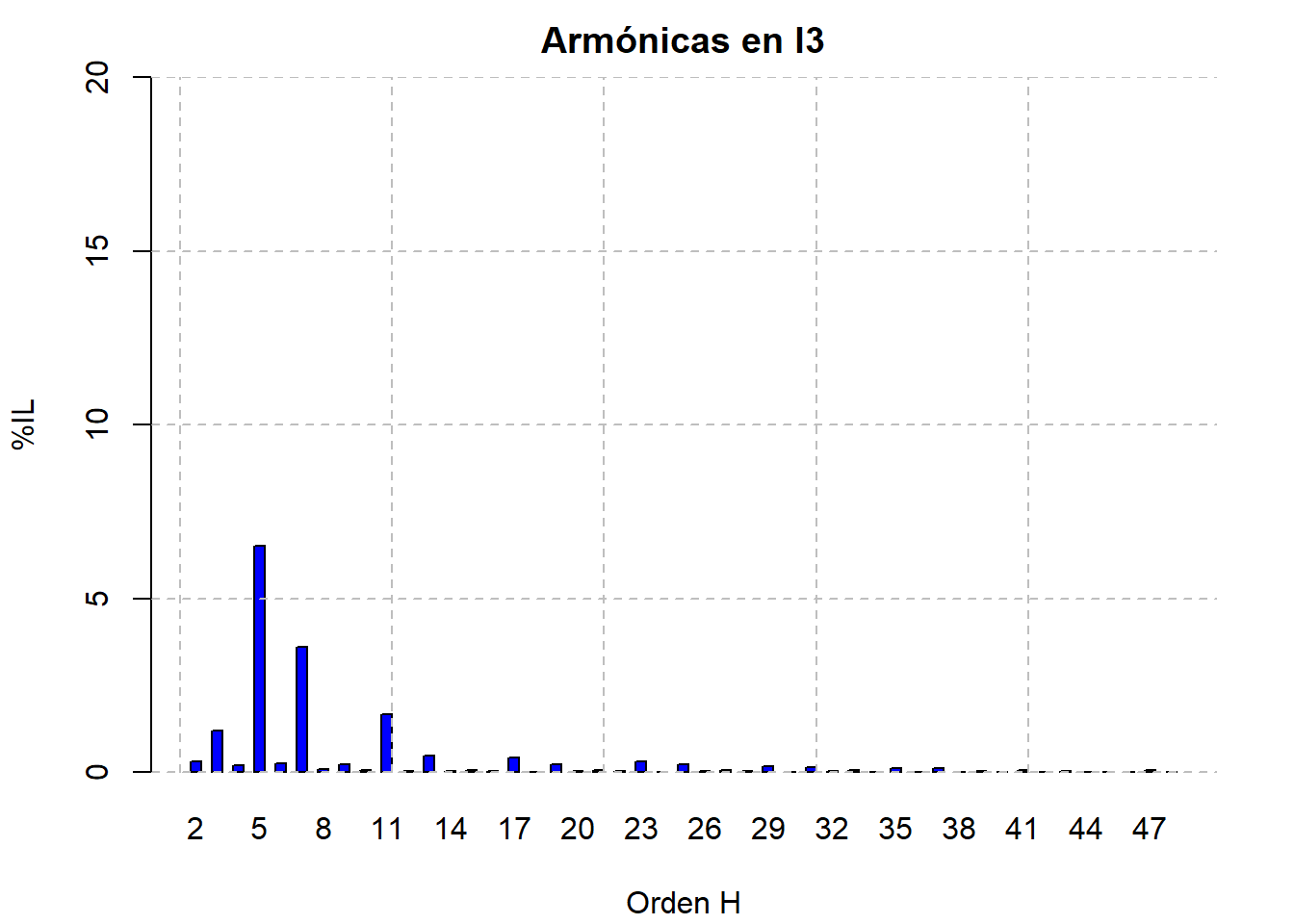

Orden_H/ Ármonicas Corriente L3 %IL
Current_H_L3
2 0.31
3 1.18
4 0.20
5 6.50
6 0.25
7 3.62
8 0.08
9 0.23
10 0.06
11 1.66
12 0.04
13 0.47
14 0.04
15 0.05
16 0.03
17 0.43
18 0.01
19 0.22
20 0.03
21 0.06
22 0.03
23 0.32
24 0.01
25 0.21
26 0.02
27 0.06
28 0.02
29 0.17
30 0.01
31 0.14
32 0.02
33 0.05
34 0.01
35 0.11
36 0.01
37 0.11
38 0.01
39 0.04
40 0.01
41 0.05
42 0.01
43 0.04
44 0.01
45 0.01
46 0.01
47 0.05
48 0.00

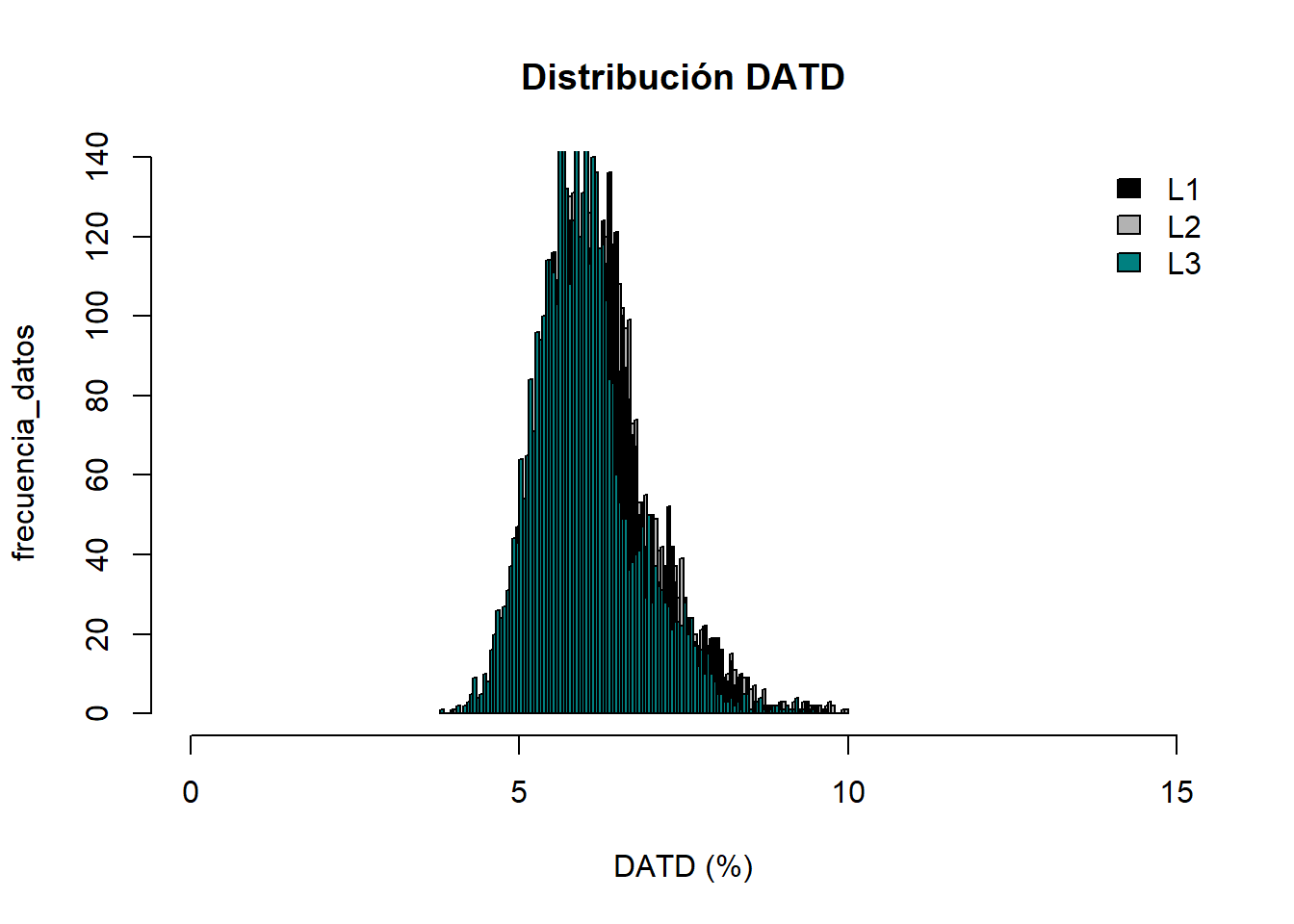

Estadísticas de DATD para Código de Red
min. p5 p50 mean. p95 p99 max.
3.85 4.99 6.07 6.16 7.7 8.48 9.95
