Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

18 de junio de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta Caliper
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de partes del sistema de frenos de la industria automotriz. Sus procesos son de fundición, fusión, moldeado, tratamiento térmico, cortes y más. Cuenta con equipos como hornos, brazos robot, bombas, lavado y aspirado, tornos, grúas, máquinas de tratamiento térmico, compresores, chillers, torres d refrigeración. Colectores de polvo, UPS, generador diésel, filtros activos y capacitores. Jornadas de trabajo 24/7.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 34.5 kV, 60 Hz
Nivel de tensión del punto de medición: 34.5 kV
Medición: Mensual
Fecha de medición inicial: 01/05/2025
Fecha de medición final: 31/05/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota

  • Los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE a excepción del índice flicker Plt, el cual mostró un comportamiento similar el mes anterior.

  • El voltaje promedio RMS se mantuvo dentro de los limites recomendados de ±5%, pero fue muy notorio las caídas de tensión en varios momentos, alcanzando el mínimo el jueves 8 de mayo a las 2:40 hrs con una caída de 18.26%. El mes pasado también se presentó una caída de tensión a la misma hora y misma magnitud, pero fue en miércoles. Este problema con el voltaje se observó desde febrero, pero lo más crítico es que ya son tres meses consecutivos donde estas variaciones de tensión ya son detectadas como flickers por el equipo de medición.

  • Los desbalances de la tensión y de la corriente se mantuvieron dentro de límites, con valores máximos de 5.3% para la corriente y 0.649% para la tensión, lo que indica que la planta está trabajando de manera balanceado al igual que la tensión.

  • El factor de potencia se mantiene prácticamente todo el tiempo en 0.99 en atraso, una condición ideal desde el punto de vista del factor de potencia.

Importante

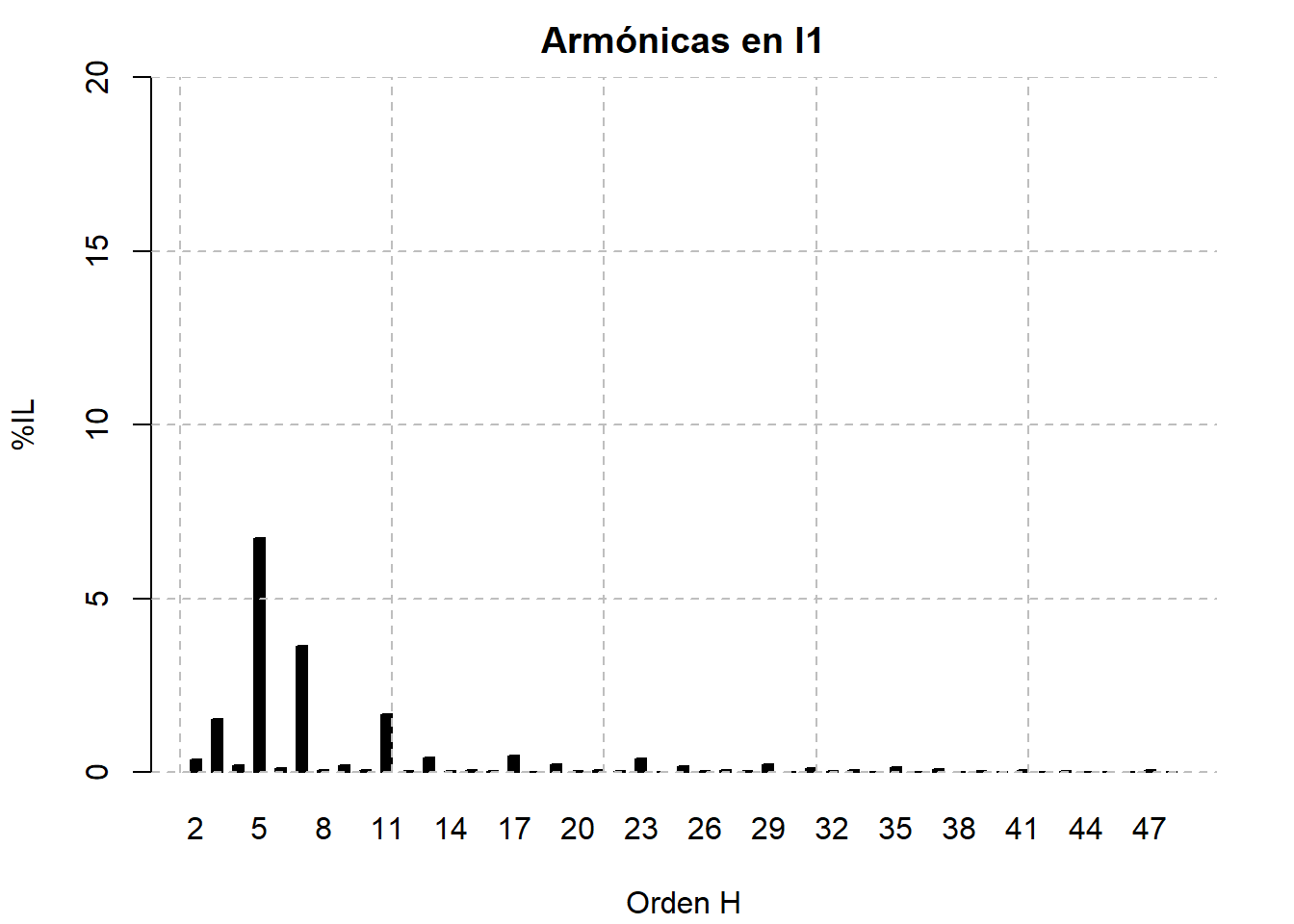

  • El comportamiento de las armónicas de la corriente sigue un comportamiento normal, donde las magnitudes de las armónicas siguen el orden de 5ª, 7ª, 11ª donde la armónica 5ª es la de mayor magnitud, seguida de la 7ª y 11ª, 3ª, 13ª, 17ª, etc., y un promedio de THD del 7.5%.

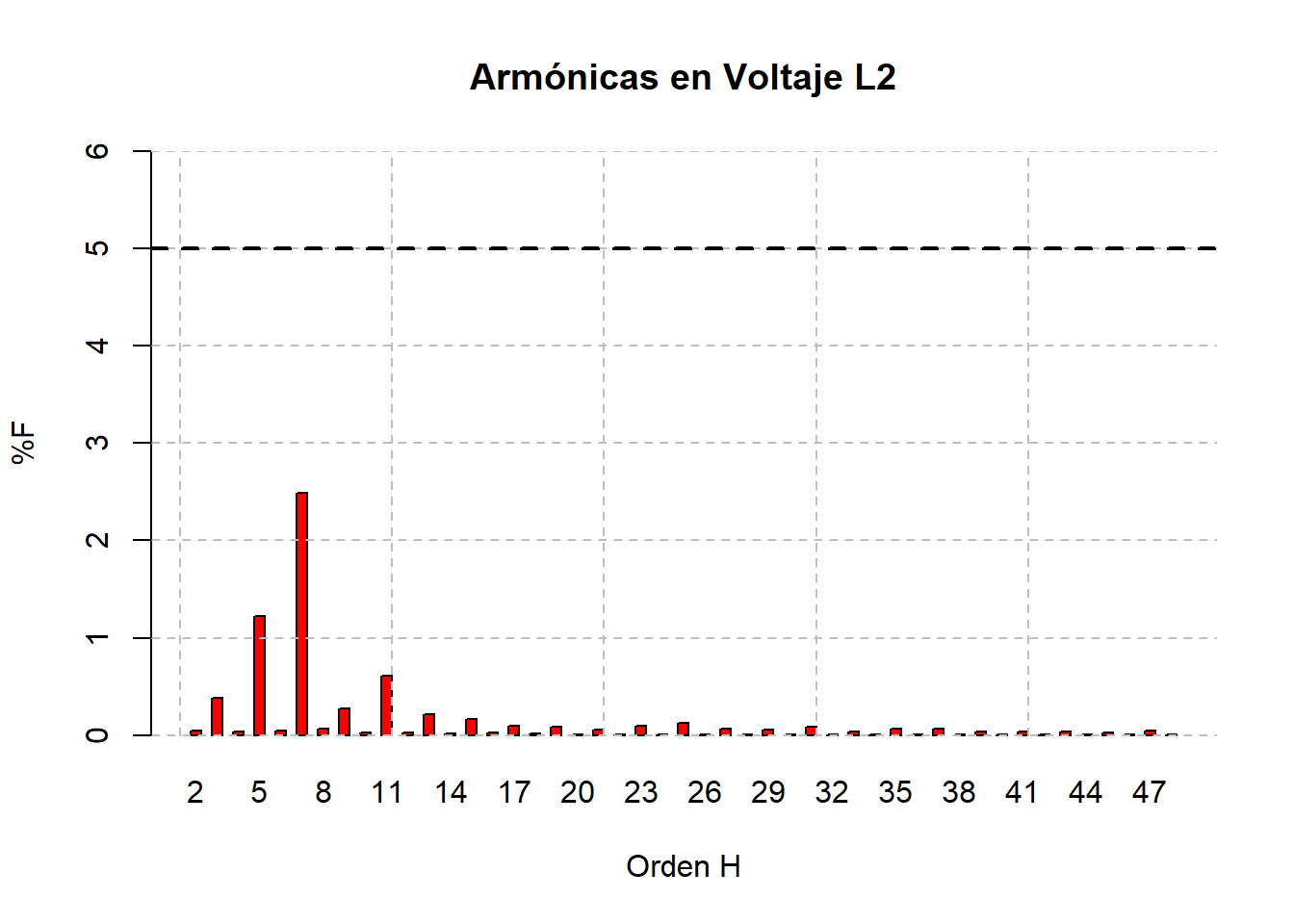

  • Por otro lado, las armónicas de la tensión siguen un comportamiento diferente, donde la armónica en orden de magnitud fueron la 7ª, 5ª, 11ª, 3ª, 9ª, 13ª, etc, y un THD promedio de 2%. Es importante verificar esta la armónica 7ª no sea producto de una resonancia, este fenómeno se observa desde febrero.

Precaución
  • Las variaciones de tensión en este nivel de tensión de 34.5 kV ya se pueden considerar preocupantes debido a que ya se reflejan como fenómeno de flickers. Esta variación puede ser debido al suministro, y no al centro de carga, por lo que se recomienda observar posibles problemas de operación de equipos del centro de carga relacionados con oscilaciones de tensión. Estas oscilaciones (flickers) se ha presentado desde febrero.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 34754.58 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.99 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 2.56 0 - 5 %
THDi % 11.33 ---
Flicker Pst 0.2 0-1 p.u.
Flicker Plt 1.33 0-0.8 p.u.
Desbalance Dv % 0.49 0 - 2 %
Desbalance Di % 4.11 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
2,692.90 4,063.45 5,772.14 5,593.11 6,466.86 6,706.87 7,096.39
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
231.41 467.64 776.44 754.12 929.97 987.97 1,093.04
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
2,718.94 4,087.25 5,825.44 5,643.72 6,529.50 6,772.69 7,167.78
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.99 0.99 0.99 0.99 0.99 0.99 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
1.05 1.43 1.88 1.92 2.56 2.83 3.13
THDi (%)
min. p5 p50 mean. p95 p99 max.
4.17 5.48 7.35 7.81 11.33 14.59 18.83
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.10 0.22 0.33 0.34 0.49 0.56 0.65
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
1.31 1.87 2.81 2.87 4.11 4.60 5.25
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.94 59.99 60.00 60.00 60.01 60.02 60.05
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
32,991.49 33,650.66 34,895.14 34,754.58 35,584.00 35,844.46 36,102.65
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
43.30 67.26 97.00 94.28 111.16 115.86 124.83
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.05 0.08 0.12 0.17 0.20 1.25 9.08
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.09 0.13 0.30 1.33 3.51 4.93
Factor K
min. p5 p50 mean. p95 p99 max.
1.08 1.12 1.20 1.23 1.43 1.64 2.04

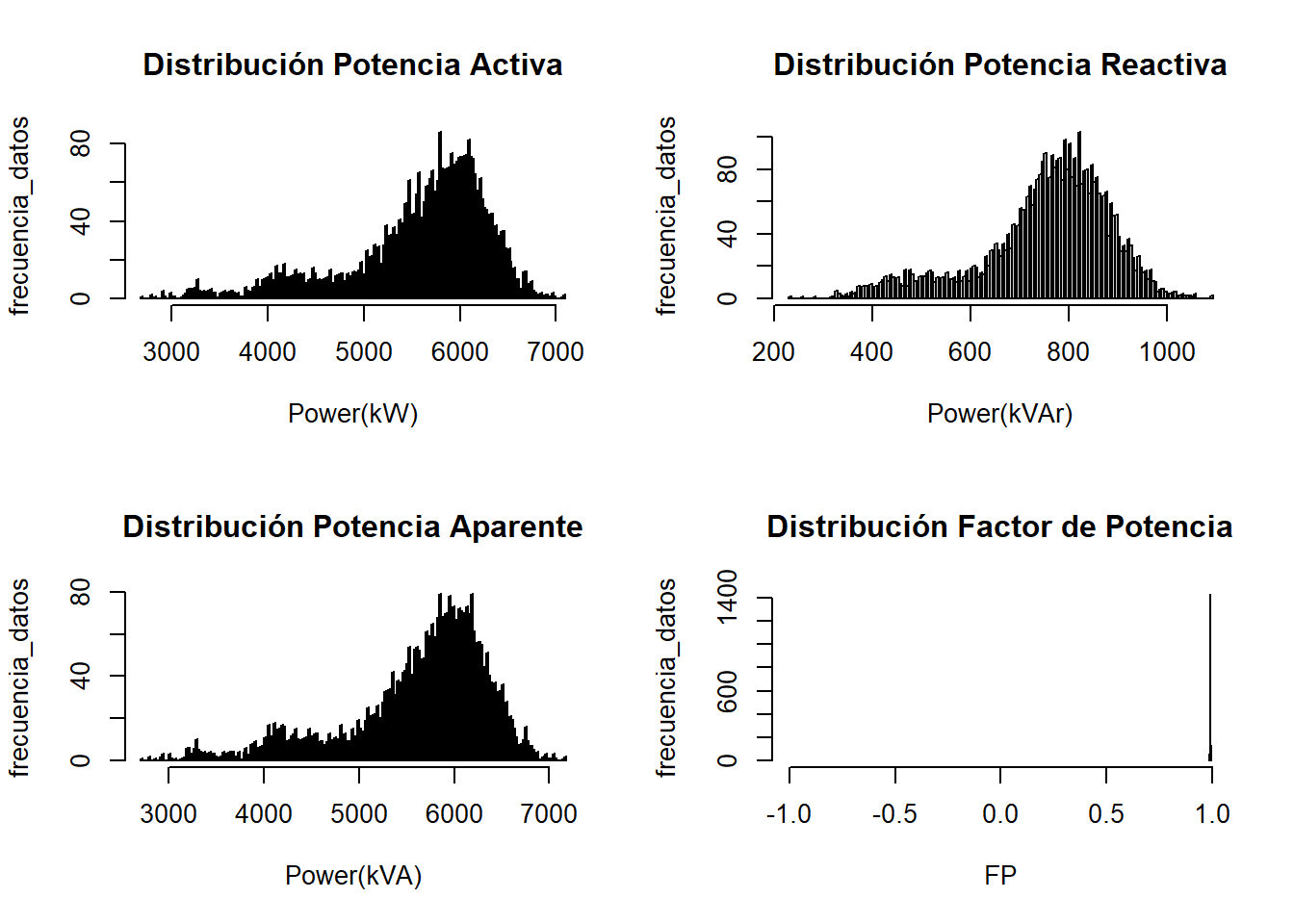

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. :2693 Min. : 231 Min. :2719 Min. :0.99
1st Qu.:5303 1st Qu.: 698 1st Qu.:5349 1st Qu.:0.99
Median :5772 Median : 776 Median :5825 Median :0.99
Mean :5593 Mean : 754 Mean :5644 Mean :0.99
3rd Qu.:6094 3rd Qu.: 844 3rd Qu.:6152 3rd Qu.:0.99
Max. :7096 Max. :1093 Max. :7168 Max. :1.00

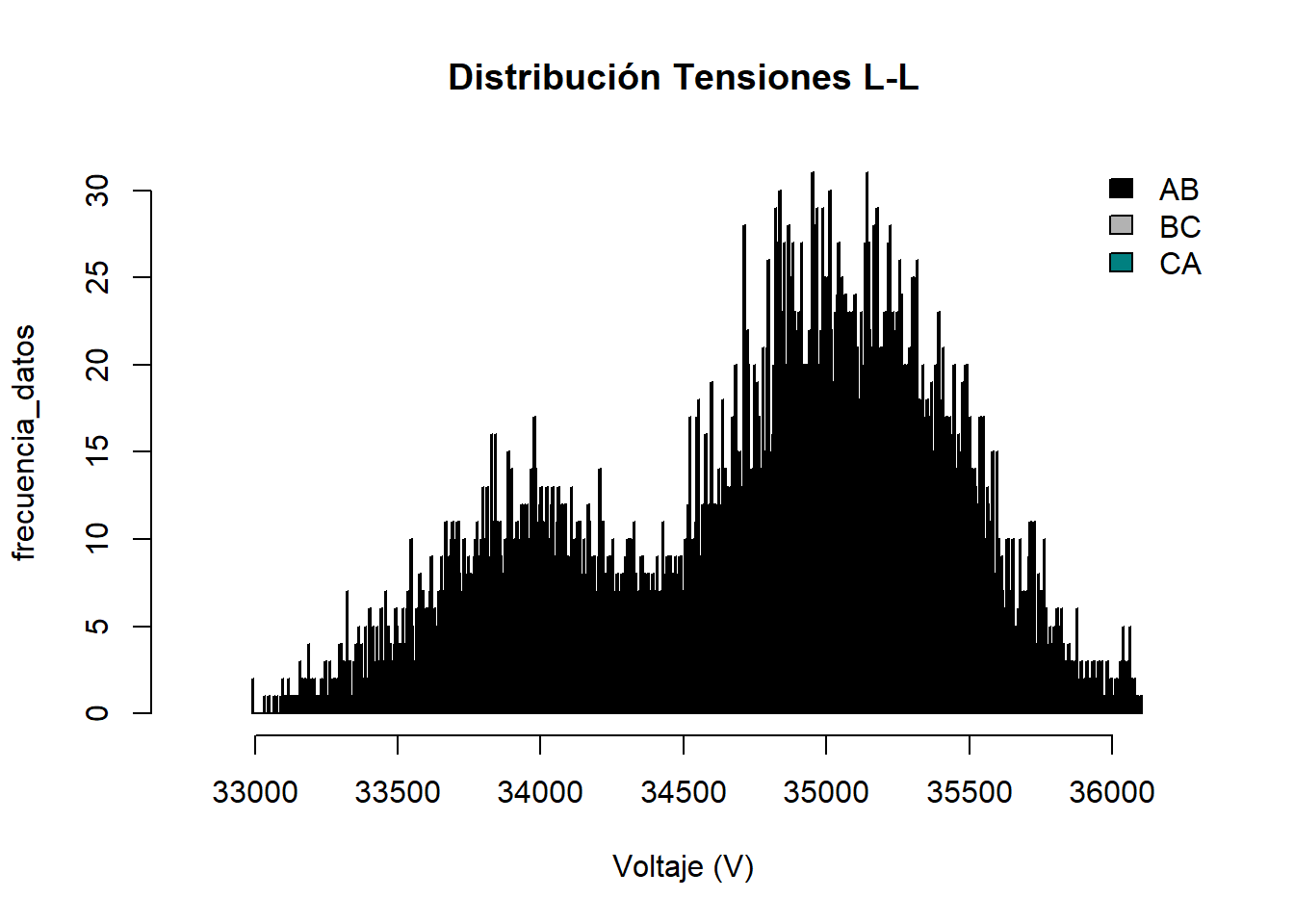

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :32991 Min. :33210 Min. :33116
1st Qu.:34174 1st Qu.:34402 1st Qu.:34294
Median :34788 Median :35057 Median :34893
Mean :34633 Mean :34887 Mean :34744
3rd Qu.:35073 3rd Qu.:35327 3rd Qu.:35173
Max. :35906 Max. :36103 Max. :35981

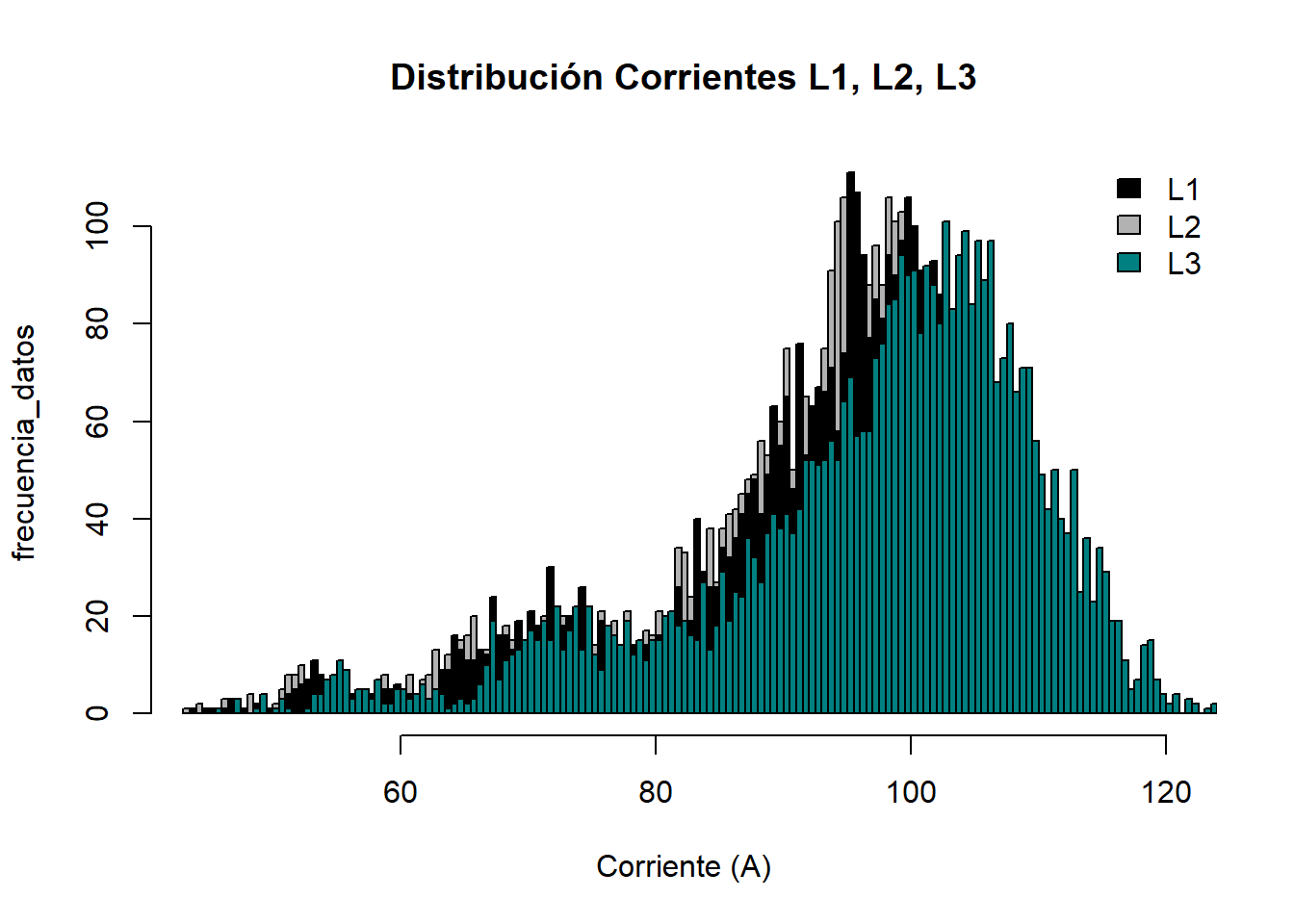

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 44 Min. : 43 Min. : 46
1st Qu.: 88 1st Qu.: 87 1st Qu.: 91
Median : 96 Median : 95 Median :100
Mean : 93 Mean : 92 Mean : 97
3rd Qu.:102 3rd Qu.:101 3rd Qu.:106
Max. :121 Max. :121 Max. :125

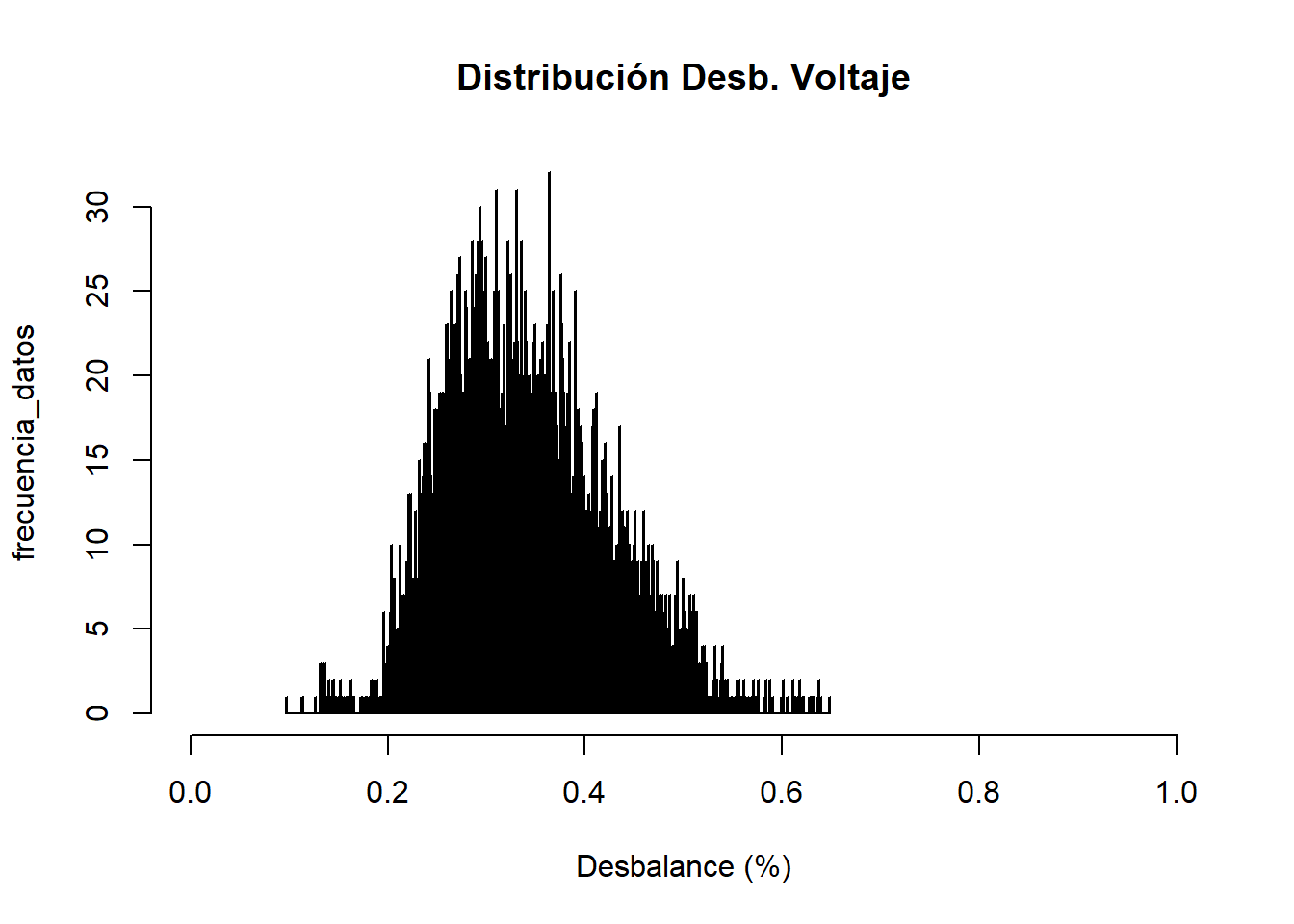

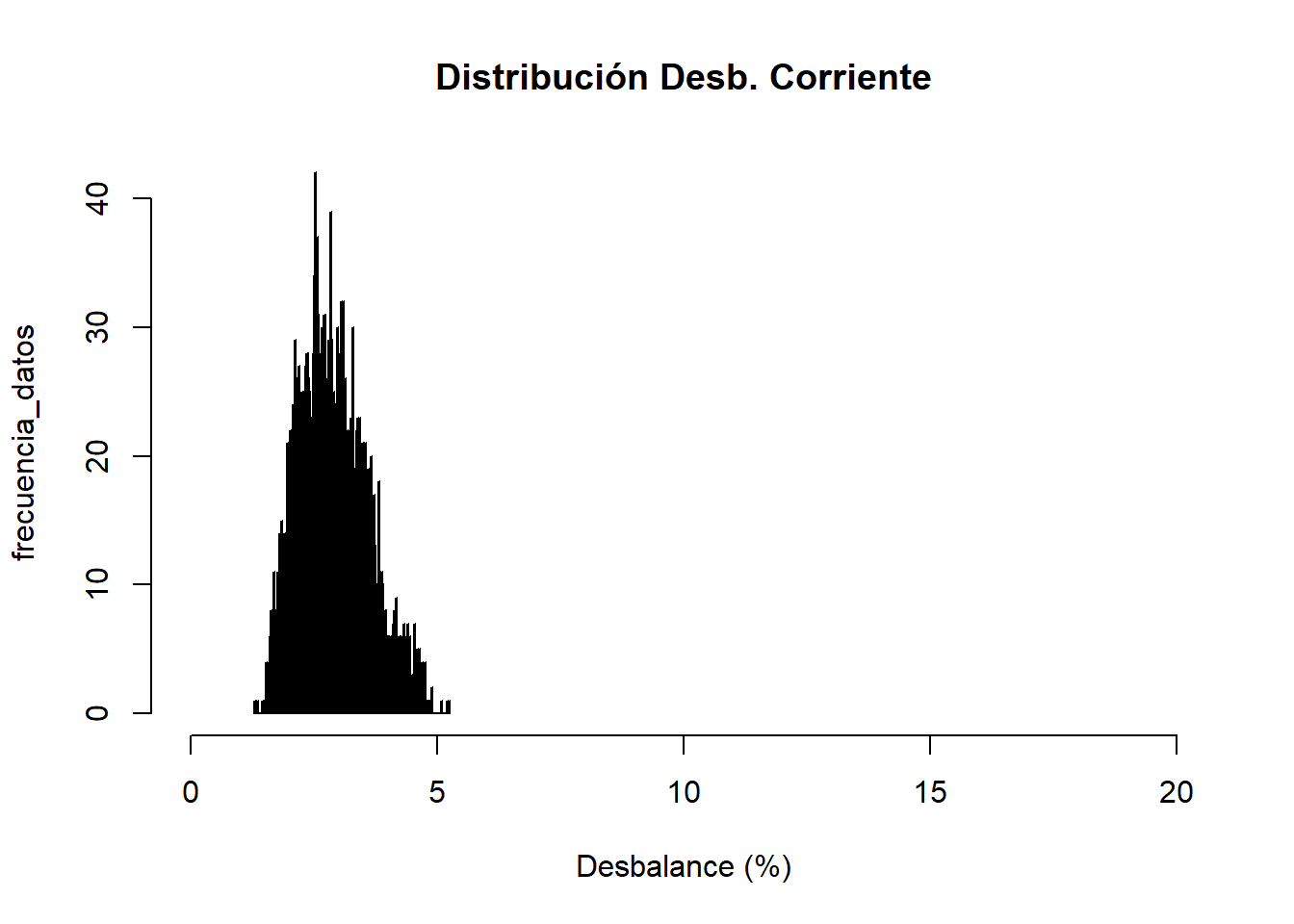

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :1.3 Min. :0.097
1st Qu.:2.4 1st Qu.:0.280
Median :2.8 Median :0.333
Mean :2.9 Mean :0.342
3rd Qu.:3.3 3rd Qu.:0.392
Max. :5.3 Max. :0.649

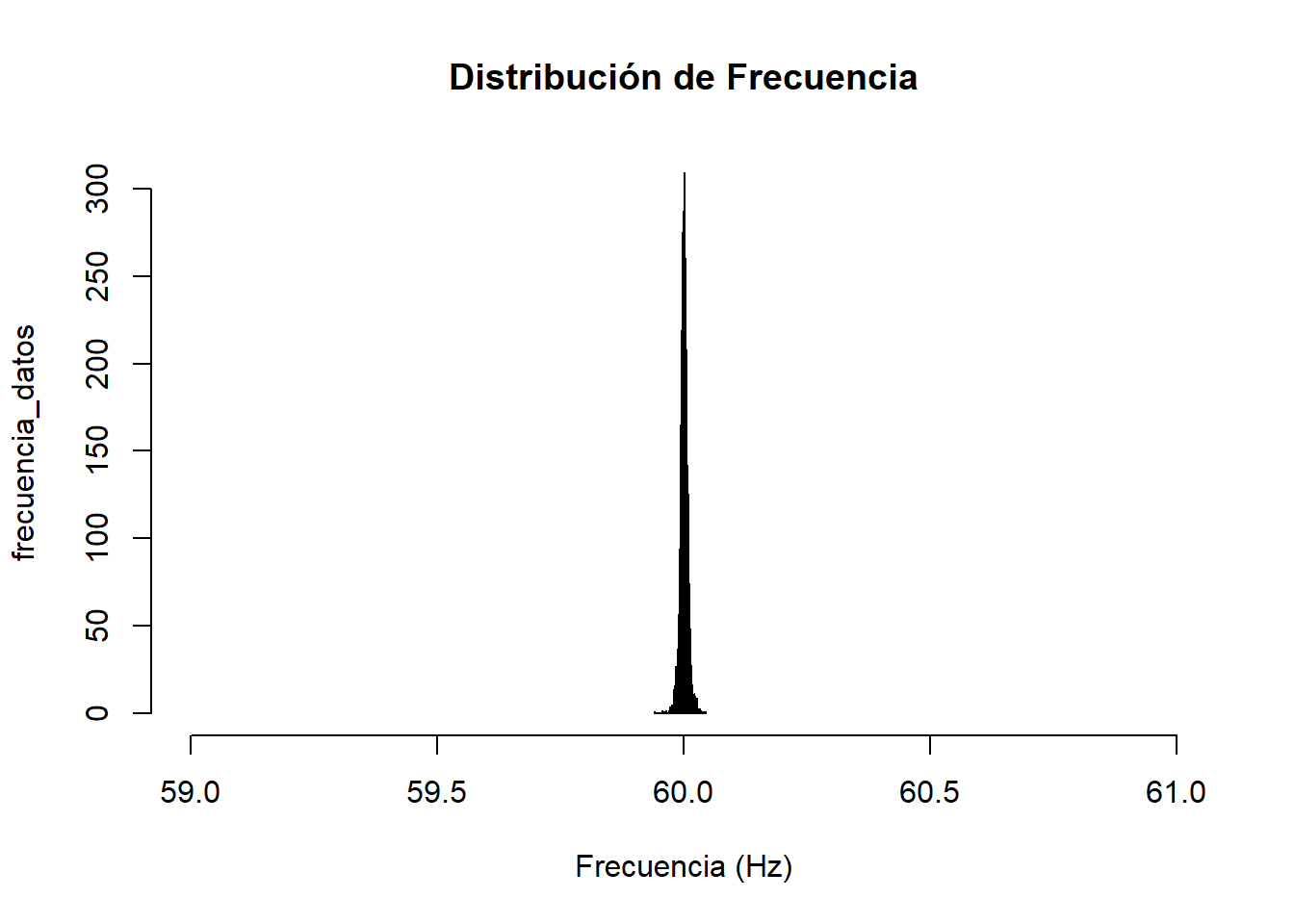

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.94
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.05

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0550 Min. :0.0550 Min. :0.0490 Min. :0.0710 Min. :0.0720 Min. :0.0740
1st Qu.:0.1010 1st Qu.:0.0980 1st Qu.:0.0970 1st Qu.:0.1110 1st Qu.:0.1100 1st Qu.:0.1080
Median :0.1180 Median :0.1160 Median :0.1160 Median :0.1280 Median :0.1260 Median :0.1270
Mean :0.1704 Mean :0.1631 Mean :0.1643 Mean :0.3122 Mean :0.2992 Mean :0.2996
3rd Qu.:0.1400 3rd Qu.:0.1370 3rd Qu.:0.1400 3rd Qu.:0.1530 3rd Qu.:0.1500 3rd Qu.:0.1562
Max. :8.2830 Max. :8.3950 Max. :9.0790 Max. :4.9350 Max. :4.4910 Max. :4.5090

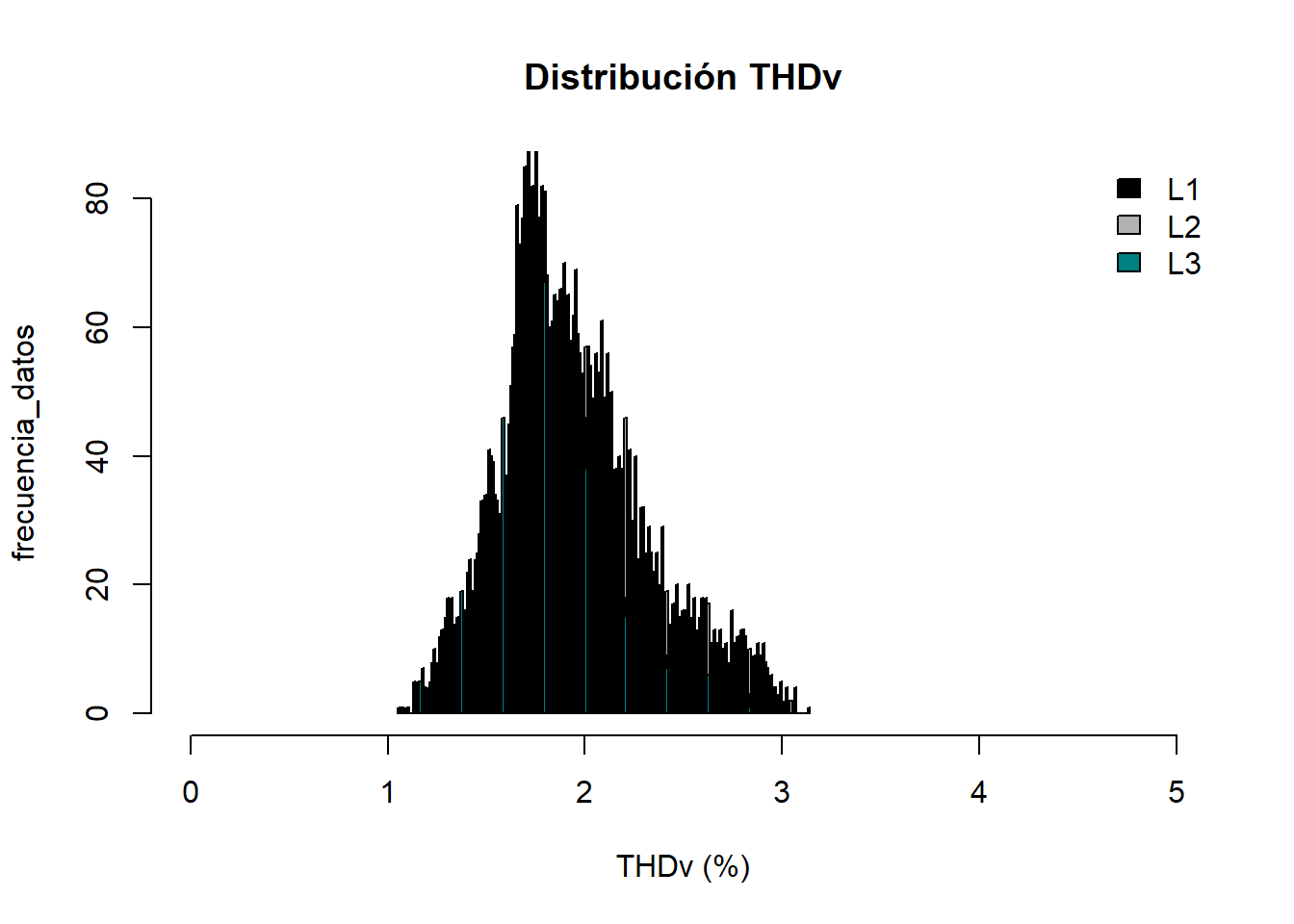

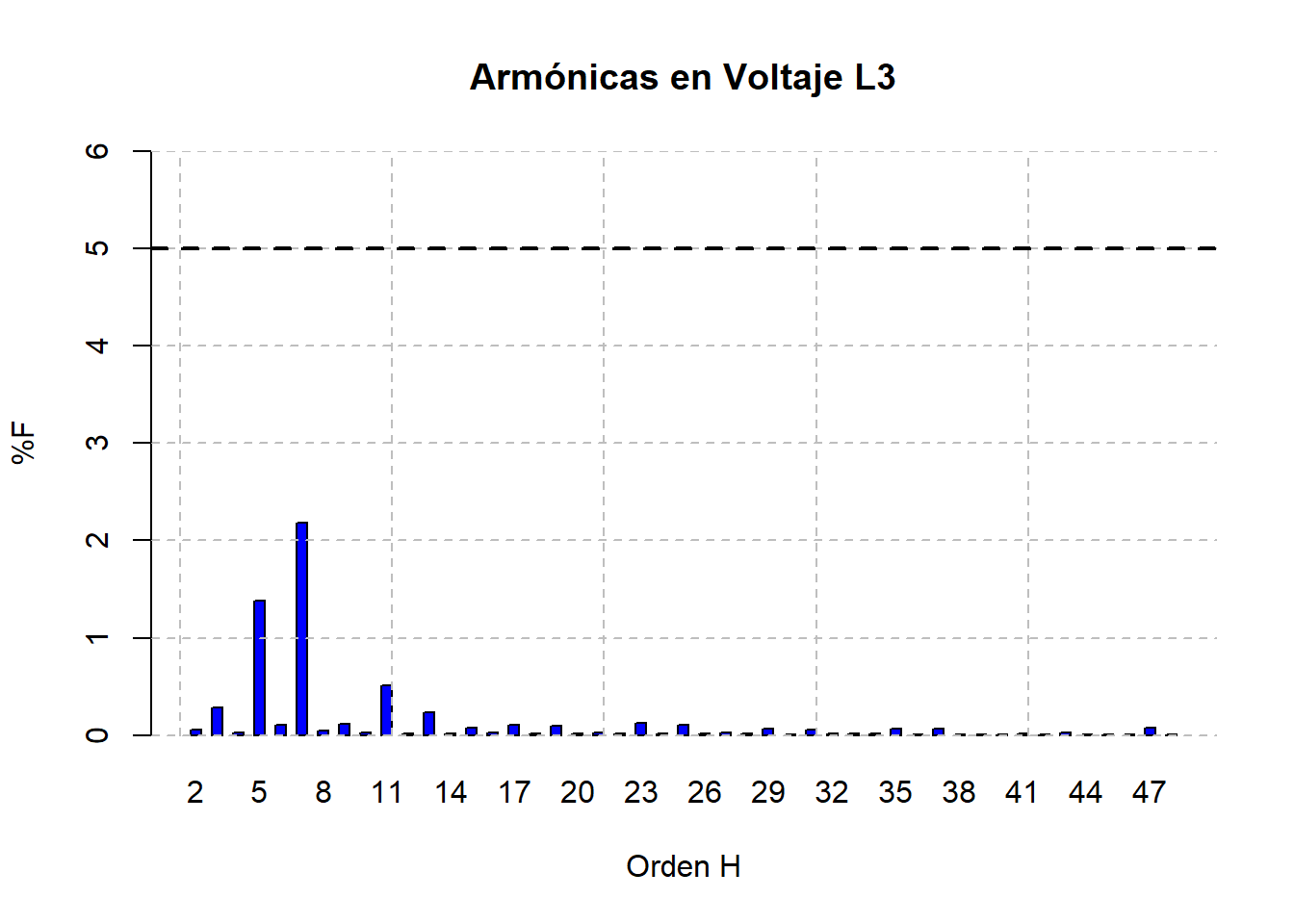

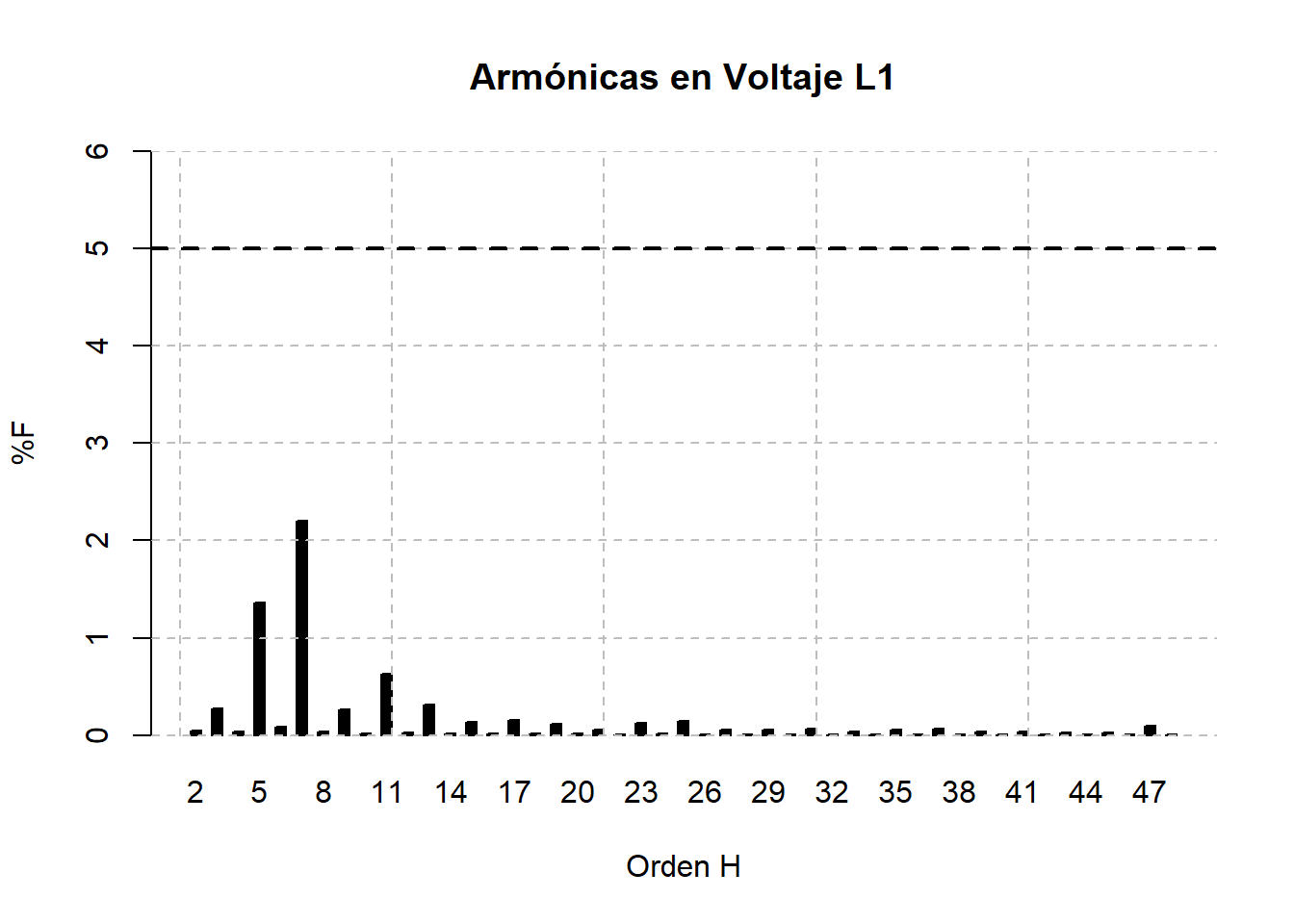

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :1.1 Min. :1.2 Min. :1.1
1st Qu.:1.7 1st Qu.:1.8 1st Qu.:1.7
Median :1.9 Median :2.0 Median :1.8
Mean :1.9 Mean :2.0 Mean :1.9
3rd Qu.:2.1 3rd Qu.:2.2 3rd Qu.:2.0
Max. :3.0 Max. :3.1 Max. :3.0

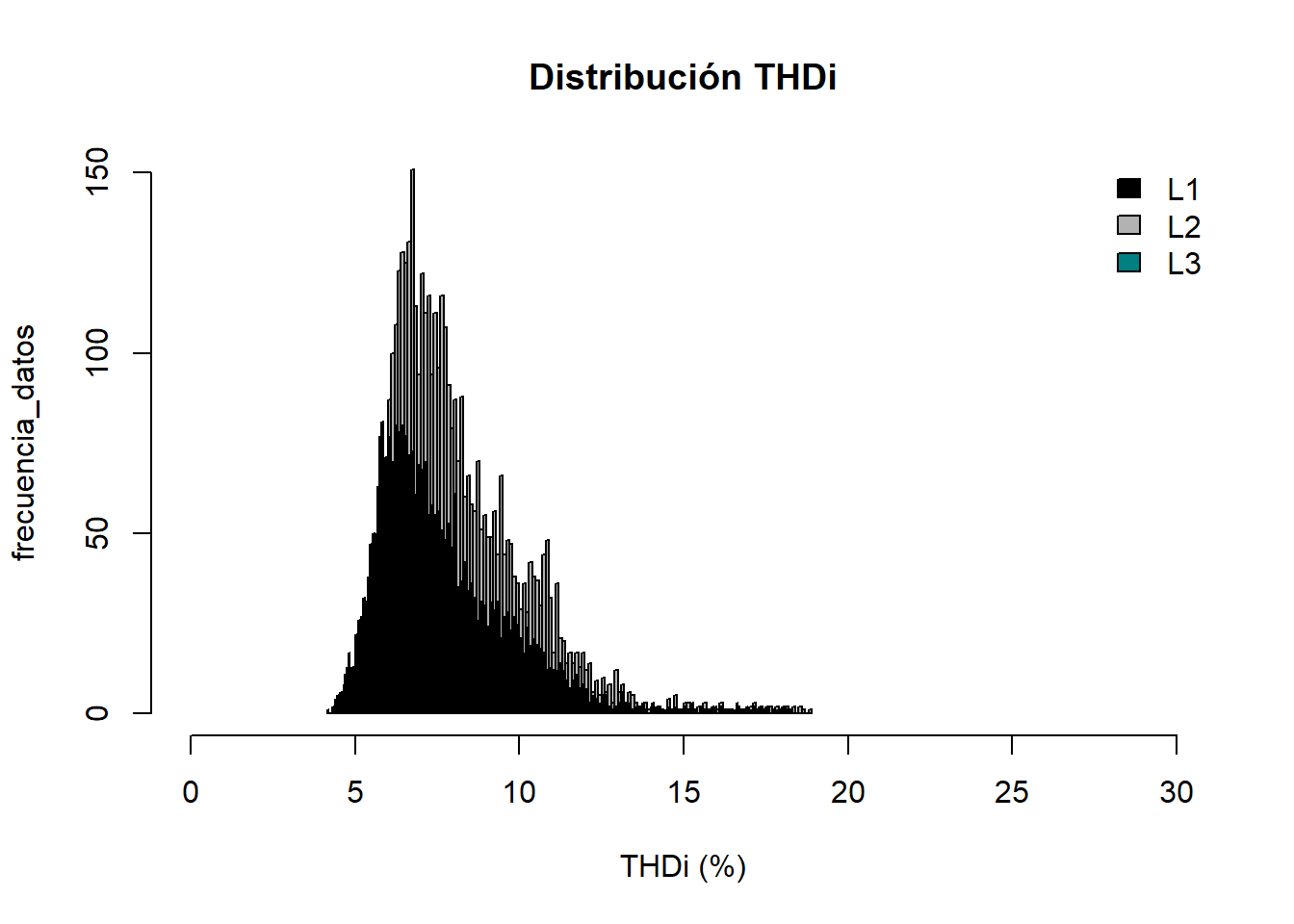

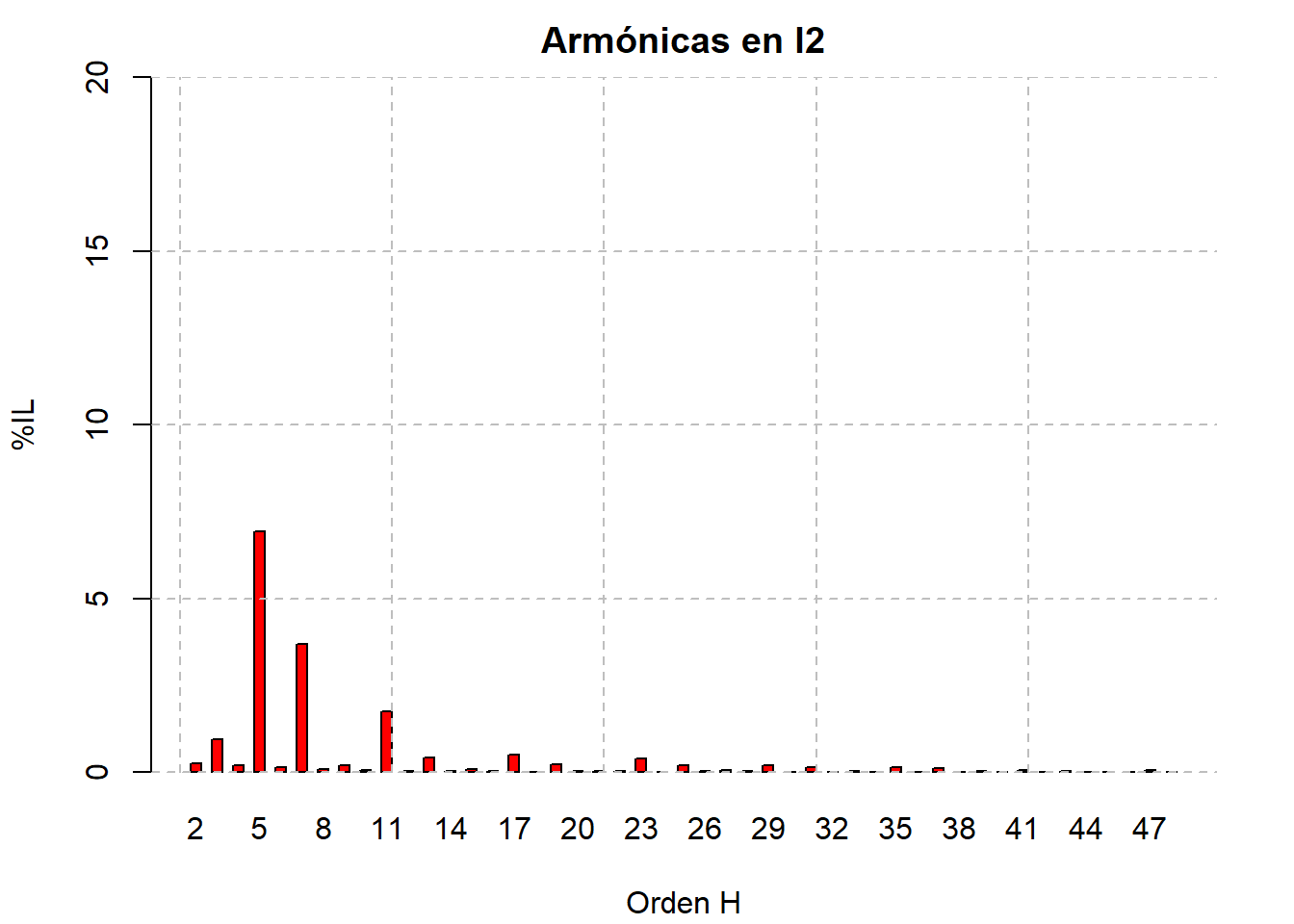

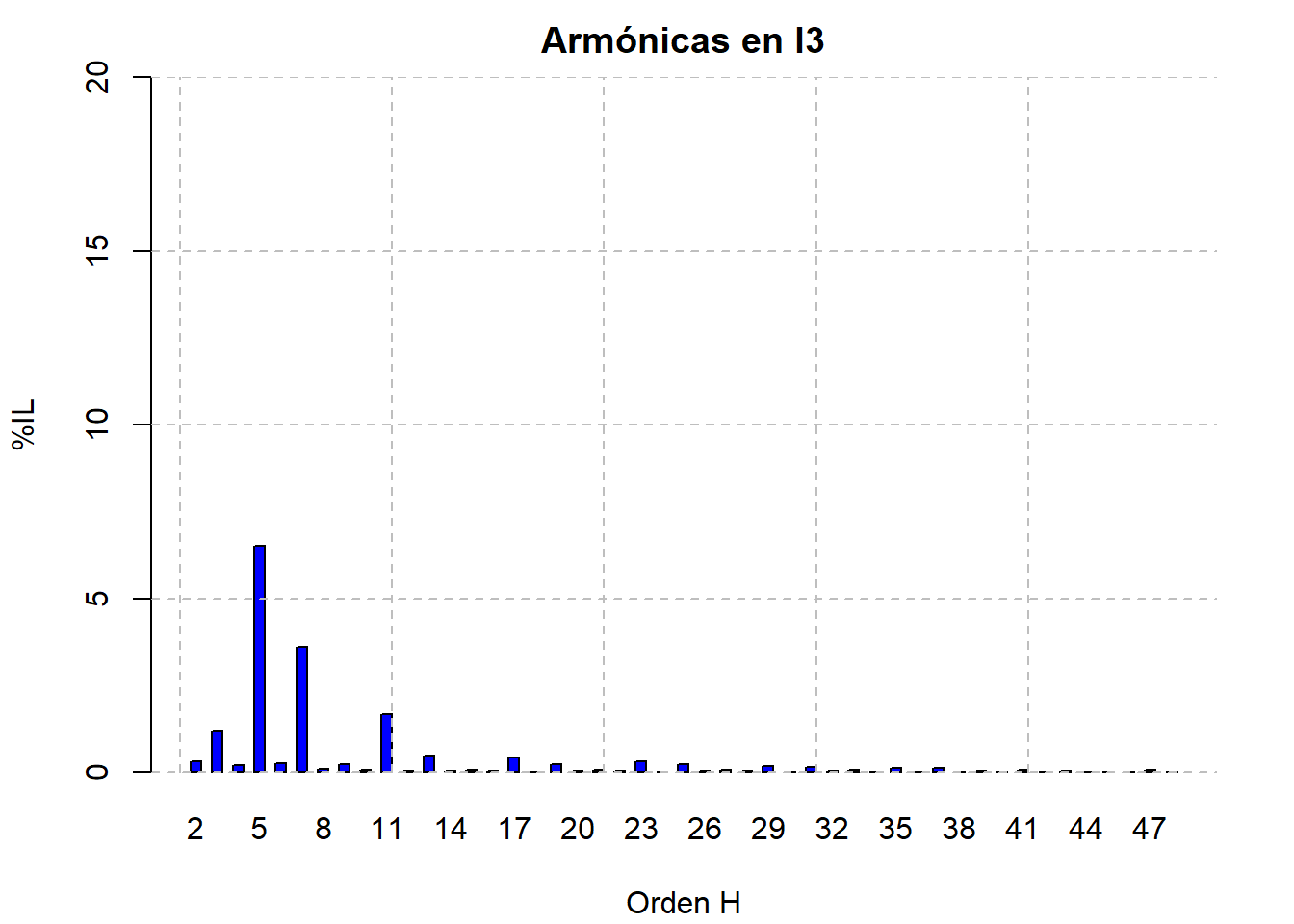

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 4.4 Min. : 4.6 Min. : 4.2
1st Qu.: 6.5 1st Qu.: 6.6 1st Qu.: 6.1
Median : 7.5 Median : 7.6 Median : 6.9
Mean : 7.9 Mean : 8.1 Mean : 7.4
3rd Qu.: 9.0 3rd Qu.: 9.2 3rd Qu.: 8.3
Max. :18.3 Max. :18.8 Max. :17.4

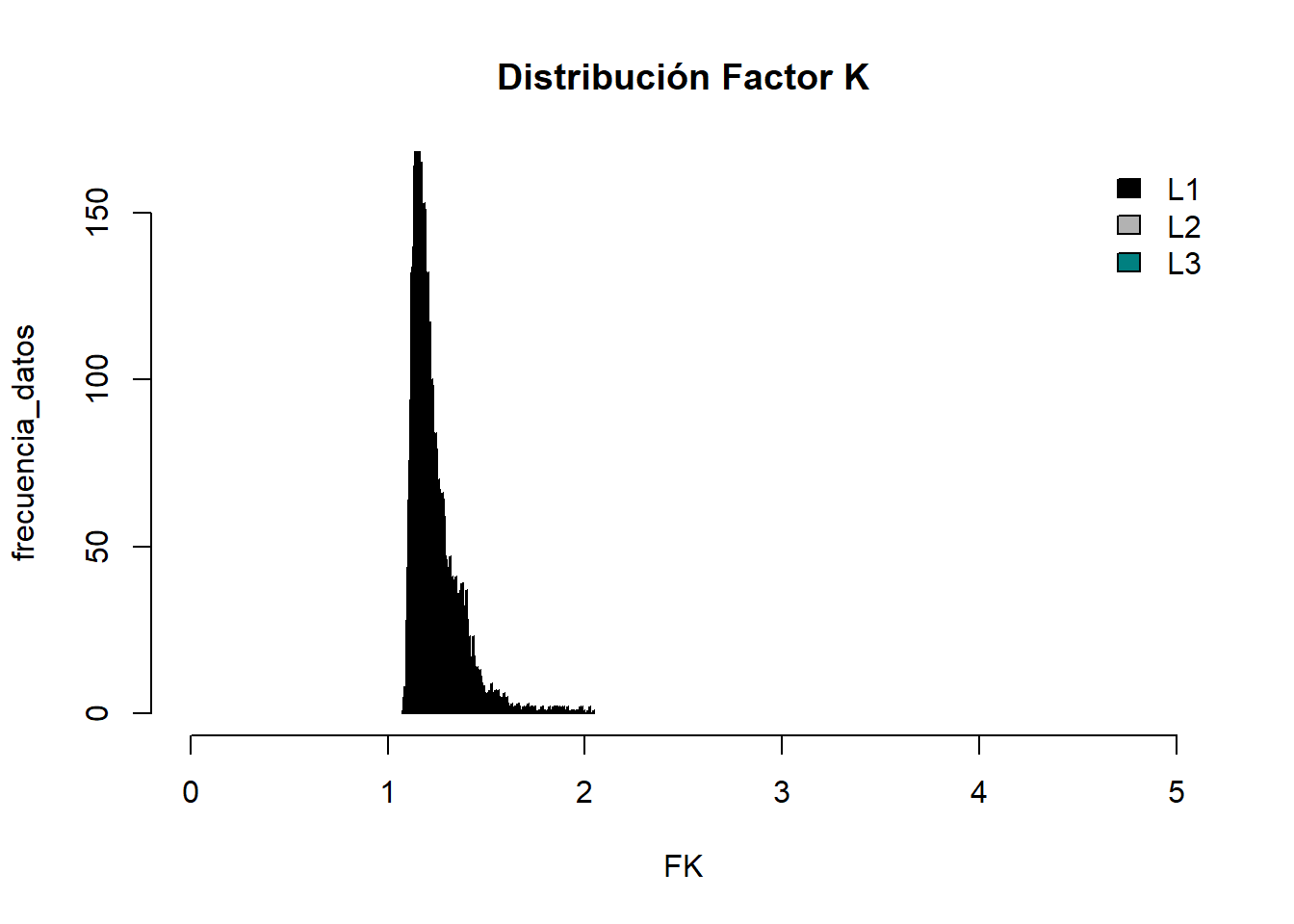

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. :1.09 Min. :1.10 Min. :1.08
1st Qu.:1.16 1st Qu.:1.17 1st Qu.:1.15
Median :1.21 Median :1.22 Median :1.18
Mean :1.24 Mean :1.25 Mean :1.21
3rd Qu.:1.28 3rd Qu.:1.30 3rd Qu.:1.25
Max. :1.96 Max. :2.04 Max. :1.89
